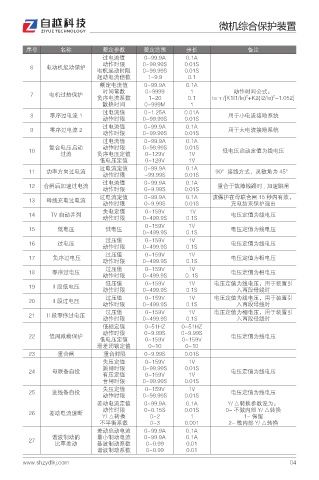

微机综合保护装置

序号 名称 整定参数 整定范围 步长 备注
过电流值 0~99.9A 0.1A
动作时限 0~99.99S 0.01S
6 电动机起动保护
电机起动时限 0~99.99S 0.01S
起动电流倍数 1~9.9 0.1
额定电流值 0~99.9A 0.1A
时间常数 0~9999 1 动作时间公式：
7 电机过热保护 2 2
负序电流系数 1~20 0.1 t=τ/[K1I1/Ie) +K2(I2/Ie) -1.052]
散热时间 0~999M 1
过电流值 0~1.25A 0.01A
8 零序过电流 1 用于小电流接地系统
动作时限 0~99.99S 0.01S
过电流值 0~99.9A 0.1A
9 零序过电流 2 用于大电流接地系统
动作时限 0~99.99S 0.01S
过电流值 0~99.9A 0.1A
复合电压启动 动作时限 0~99.99S 0.01S
10 低电压启动定值为线电压
过流 负序电压定值 0~129V 1V
低电压定值 0~129V 1V
过电流定值 0~99.9A 0.1A
11 功率方向过电流 90°接线方式，灵敏角为 45°
动作时限 ~99.99S 0.01S
过电流值 0~99.9A 0.1A
12 合闸后加速过电流 重合于故障线路时 , 加速跳闸
动作时限 0~9.99S 0.01S
过电流定值 0~99.9A 0.1A 该保护在母联合闸 15 秒内有效，
13 母线充电过电流
动作时限 0~9.99S 0.01S 充电结束保护退出
失电定值 0~159V 1V
14 TV 自动并列 电压定值为线电压
动作时限 0~499.9S 0.1S
0~159V 1V
15 低电压 低电压 电压定值为线电压
0~499.9S 0.1S
过压值 0~159V 1V
16 过电压 电压定值为线电压
动作时限 0~499.9S 0.1S
过压值 0~159V 1V
17 负序过电压 电压定值为相电压
动作时限 0~499.9S 0.1S
过压值 0~159V 1V
18 零序过电压 电压定值为相电压
动作时限 0~499.9S 0. 1S
低压值 0~159V 1V 电压定值为线电压，用于装置引
19 II 段低电压
动作时限 0~499.9S 0.1S 入两段母线时
过压值 0~159V 1V 电压定值为线电压，用于装置引
20 II 段过电压
动作时限 0~499.9S 0.1S 入两段母线时
过压值 0~159V 1V 电压定值为相电压，用于装置引
21 II 段零序过电压
动作时限 0~499.9S 0.1S 入两段母线时
低频定值 0~51HZ 0~51HZ
动作时限 0~9.99S 0~9.99S
22 低周减载保护 电压定值为线电压
低电压定值 0~159V 0~159V
滑差闭锁定值 0~10 0~10
23 重合闸 重合时限 0~9.99S 0.01S
失压定值 0~159V 1V
跳闸时限 0~99.99S 0.01S
24 母联备自投 电压定值为线电压
有压定值 0~159V 1V
合闸时限 0~99.99S 0.01S
失压定值 0~159V 1V
25 进线备自投 电压定值为线电压
动作时限 0~99.99S 0.01S
差动电流定值 0~99.9A 0.1A Y/ △转换参数设为：
动作时限 0~0.15S 0.01S 0- 不做内部 Y/ △转换
26 差动电流速断
Y/ △转换 0~2 1 1- 保留
不平衡系数 0~3 0.001 2- 做内部 Y/ △转换
差动启动电流 0~99.9A 0.1A
谐波制动的 最小制动电流 0~99.9A 0.1A
27
比率差动 基波制动系数 0~0.99 0.01
谐波制动系数 0~0.99 0.01
