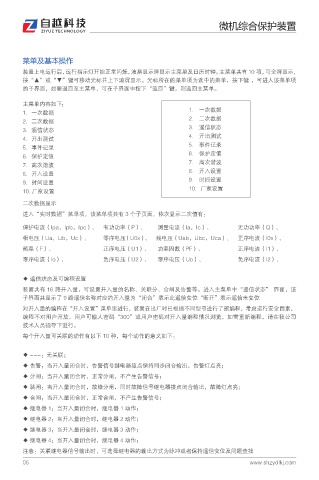

微机综合保护装置

菜单及基本操作
装置上电运行后，运行指示灯开始正常闪烁，液晶显示屏显示主菜单及日历时钟。主菜单共有 10 项，可全屏显示，
按“▲”或“▼”键可移动光标并上下滚屏显示。光标所在的菜单项为选中的菜单，按下键 ，可进人该菜单项
的子界面，如要退回至主菜单，可在子界面中按下“返回”键，则返回主菜单。

主菜单内容如下：
1． 一次数据
1．一次数据
2． 二次数据
2．二次数据
3． 遥信状态
3．遥信状态
4．开出测试 4． 开出测试
5．事件记录 5． 事件记录
6．保护定值 6． 保护定值
7． 高次谐波
7．高次谐波
8． 开入设置
8．开入设置
9． 时间设置
9．时间设置
10. 厂家设置 10．厂家设置
二次数据显示
进入“实时数据”菜单项，该菜单项共有 3 个子页面，依次显示二次值有：
保护电流（Ipa，Ipb，Ipc）、 有功功率（P）、 测量电流（Ia，Ic）、 无功功率（Q）、
相电压（Ua，Ub，Uc）、 零序电压（U0x）、 线电压（Uab，Ubc，Uca）、 正序电流（I0x）、
频率（F）、 正序电压（U1）、 功率因数（PF）、 正序电流（I1）、
零序电流（Io）、 负序电压（U2）、 零序电压（Uo）、 负序电流（I2）、

◆ 遥信状态及可编程设置
装置共有 16 路开入量，可设置开入量的名称、关联分、合闸及告警等。进入主菜单中“遥信状态” 界面，该
子界面共显示了 9 路遥信名称对应的开入量为“闭合”表示此遥信变位“断开”表示遥信未变位
对开入量的编程在“开入设置”菜单里进行，装置在出厂时已根据不同型号进行了预编程，考虑运行安全因素，
编程不对用户开放，用户可输人密码“300”或用户密码对开入量编程情况浏览，如需重新编程，请在我公司
技术人员指导下进行。
每个开入量可关联的动作有以下 10 种，每个动作的意义如下：
◆ ---：无关联；
◆ 告警：当开入量闭合时，告警信号继电器接点保持同步闭合输出，告警灯点亮；
◆ 分闸：当开入量闭合时，正常分闸，不产生告警信号；
◆ 跳闸：当开入量闭合时，故障分闸，同时故障信号继电器接点闭合输出，故障灯点亮；
◆ 合闸：当开入量闭合时，正常合闸，不产生告警信号；
◆ 继电器 1：当开入量闭合时，继电器 1 动作；
◆ 继电器 2：当开入量闭合时，继电器 2 动作；
◆ 继电器 3：当开入量闭合时，继电器 3 动作；
◆ 继电器 4：当开入量闭合时，继电器 4 动作；
注意：关联继电器信号输出时，可选择继电器的输出方式为脉冲或者保持遥信变位及问题查找
