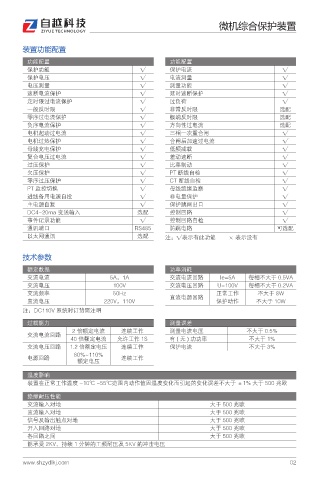

P. 3
微机综合保护装置
装置功能配置
功能配置 功能配置
保护功能 √ 保护电流 √
保护电压 √ 电流测量 √
电压测量 √ 测量功能 √
速断电流保护 √ 延时速断保护 √
定时限过电流保护 √ 过负荷 √
一般反时限 √ 非常反时限 选配
零序过电流保护 √ 极端反时限 选配
负序电流保护 √ 方向性过电流 选配
电机起动过电流 √ 三相一次重合闸 √
电机过热保护 √ 合闸后加速过电流 √
母线充电保护 √ 低频减载 √
复合电压过电流 √ 差动速断 √
过压保护 √ 比率制动 √
欠压保护 √ PT 断线自检 √
零序过压保护 √ CT 断线自检 √
PT 监控切换 √ 母线绝缘监察 √
进线备用电源自投 √ 非电量保护 √
主电源自复 √ 保护跳闸出口 √
DC4-20ma 变送输入 选配 控制回路 √
事件记录功能 √ 控制回路自检 √
通讯端口 RS485 防跳电路 可选配
以太网通讯 选配 注：√表示有此功能 × 表示没有
技术参数
额定数据 功率消耗
交流电流 5A，1A 交流电流回路 Ie=5A 每相不大于 0.5VA
交流电压 100V 交流电压回路 U=100V 每相不大于 0.2VA
交流频率 50Hz 直流电源回路 正常工作 不大于 8W
直流电压 220V，110V 保护动作 不大于 10W
注：DC110V 系统时订货需注明
过载能力 测量误差
2 倍额定电流 连续工作 测量电流电压 不大于 0.5%
交流电流回路
40 倍额定电流 允许工作 1S 有(无)功功率 不大于 1%
交流电压回路 1.2 倍额定电压 连续工作 保护电流 不大于 3%
80%~110%
电源回路 连续工作
额定电压
温度影响
装置在正常工作温度 -10℃ ~55℃范围内动作值因温度变化而引起的变化误差不大于 ±1% 大于 500 兆欧
绝缘耐压性能
交流输入对地 大于 500 兆欧
直流输入对地 大于 500 兆欧
信号及输出触点对地 大于 500 兆欧
开入回路对地 大于 500 兆欧
各回路之间 大于 500 兆欧
能承受 2KV、持续 1 分钟的工频耐压及 5KV 的冲击电压
www.shzydlkj.com 02
