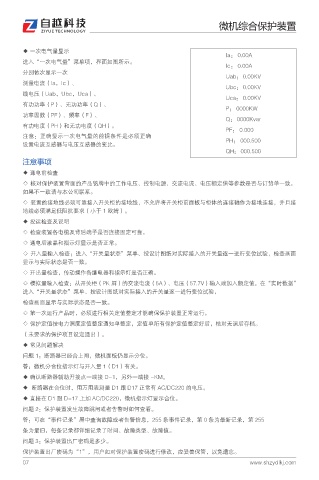

微机综合保护装置

◆ 一次电气量显示
Ia： 0.00A
进入“一次电气量”菜单项，界面如图所示。
Ic： 0.00A
分别依次显示一次
Uab： 0.00KV
测量电流（Ia，Ic）、
Ubc： 0.00KV
线电压（Uab，Ubc，Uca）、
Uca： 0.00KV
有功功率（P）、无功功率（Q）、
P： 0000KW
功率因数（PF）、频率（F）、
Q： 0000Kvar
有功电度（PH）和无功电度（QH）。
PF： 0.000
注意：正确显示一次电气量的前提条件是必须正确
设置电流互感器与电压互感器的变比。 PH： 000.500
QH： 000.500
注意事项
◆ 通电前检查
◇ 核对保护装置背面的产品铭牌中的工作电压、控制电源、交流电流、电压额定值等参数是否与订货单一致，
如果不一致请与本公司联系。
◇ 装置的接地线必须可靠接入开关柜的接地线，不允许将开关柜前面板与柜体的连接轴作为接地连接，并且接
地线必须满足低阻抗要求（小于 1 欧姆）。
◆ 投运检查及说明
◇ 检查装置各电缆及背后端子是否连接固定可靠。
◇ 通电后液晶和指示灯显示是否正常。
◇ 开入量输入检查：进入“开关量状态”菜单、按设计图纸对实际接入的开关量逐一进行变位试验，检查画面
显示与实际状态是否一致。
◇ 开出量检查，传动操作各继电器和指示灯是否正确。
◇ 模拟量输入检查：从开关柜（PK 屏）的交流电流（5A）、电压（57.7V）输入端加入额定值，在“实时数据”
进入“开关量状态”菜单、按设计图纸对实际接入的开关量逐一进行变位试验，
检查画面显示与实际状态是否一致。
◇ 第一次运行产品时，必须进行相关定值整定才能确保保护装置正常运行。
◇ 保护定值按电力调度定值整定通知单整定，定值单所有保护定值整定好后，核对无误后存档。
（未要求的保护项目设定退出）。
◆ 常见问题解决
问题 1：断路器已经合上闸，微机面板仍显示分位。
答：微机分合位指示灯与开入量 1（D1）有关。
◆ 确认断路器辅助开接点一端接 D-1，另外一端接 -KM。
◆ 断路器在合位时，用万用表测量 D1 跟 D17 正常有 AC/DC220 的电压。
◆ 直接在 D1 跟 D-17 上加 AC/DC220，微机指示灯显示合位。
问题 2：保护装置发生故障跳闸或者告警时如何查看。
答：可在“事件记录”屏中查询故障或者告警信息，255 条事件记录，第 0 条为最新记录，第 255
条为最旧，每条记录都详细记录了时间、故障类型、故障值。
问题 3：保护装置出厂密码是多少。
保护装置出厂密码为“1”，用户如对保护装置密码进行修改，应妥善保管，以免遗忘。
