ZYM1 Shandong Zhuoyue Engineering Co.,Ltd
塑料外壳式断路器 追求卓越 真诚服务

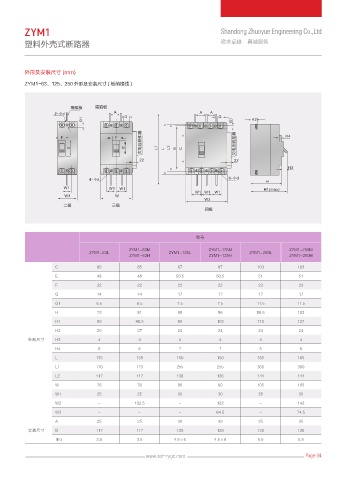

外形及安装尺寸 (mm)
ZYM1-63、125、250 外形及安装尺寸 ( 板前接线 )
2 d A G A A G
G1 G1 H2
H4
F F
E E L1 L L2 B C
22 22
H3
4 d 6 d
H
W1 W1 W1 H1 max( )
W1 W1 W1
W3 W
W2
型号
ZYM1-63M ZYM1-125M ZYM1-250M
ZYM1-63L ZYM1-125L ZYM1-250L
ZYM1-63H ZYM1-125H ZYM1-250H
C 85 85 87 87 103 103
E 48 48 50.5 50.5 51 51
F 22 22 22 22 23 23
G 14 14 17 17 17 17
G1 6.5 6.5 7.5 7.5 11.5 11.5
H 73 81 68 86 86.5 103
H1 90 98.5 86 103 110 127
H2 20 27 24 24 24 24
外形尺寸 H3 4 4 4 4 4 4
H4 6 6 7 7 5 5
L 135 135 150 150 165 165
L1 170 173 255 255 360 360
L2 117 117 136 136 144 144
W 76 76 90 90 105 105
W1 25 25 30 30 35 35
W2 - 102.5 - 122 - 142
W3 - - - 64.5 - 74.5
A 25 25 30 30 35 35
安装尺寸 B 117 117 129 129 126 126
Φd 3.5 3.5 4.5×6 4.5×6 5.5 5.5
