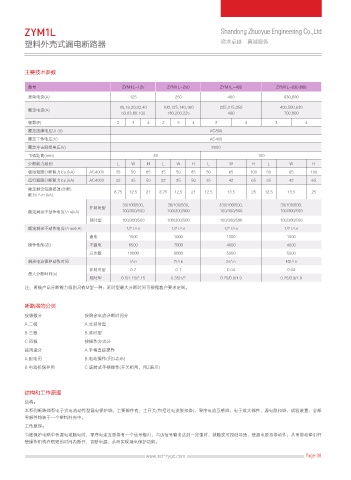

ZYM1L Shandong Zhuoyue Engineering Co.,Ltd
塑料外壳式漏电断路器 追求卓越 真诚服务

主要技术参数

型号 ZYM1L-125 ZYM1L-250 ZYM1L-400 ZYM1L-630,800
壳架电流(A) 125 250 400 630,800

10,16,20,32,40 100,125,140,160 225,315,350 400,500,630
额定电流(A)
50,63,80,100 180,200,225 400 700,800
极数(P) 2 3 4 2 3 4 3 4 3 4
额定绝缘电压Ui (V) AC800
额定工作电压(V) AC400
额定冲击耐受电压(V) 8000
飞弧距离(mm) 50 100
分断能力级别 L W H L W H L W H L W H
极限短路分断能力lcu (kA) AC400V 35 50 85 35 50 85 50 65 100 50 65 100
运行短路分断能力lcs (kA) AC400V 22 35 50 22 35 50 35 42 65 35 42 65
额定剩余短路接通(分断) 8.75 12.5 21 8.75 12.5 21 12.5 13.5 25 12.5 13.5 25
能力l△m (kA)

30/100/500, 30/100/500, 330/100/500, 30/100/500,
非延时型
额定剩余不动作电流l△n(kA) 100/300/500 100/300/500 100/300/500 100/300/500
延时型 100/300/500 100/300/500 100/300/500 100/300/500
额定剩余不动作电流l△no(kA) 1/2 l△n 1/2 l△n 1/2 l△n 1/2 l△n
通电 1500 1000 1000 1000
操作性能(次) 不通电 8500 7000 4000 4000
总次数 10000 8000 5000 5000
剩余电流保护动作时间 l△n 2l△n 5l△n 10l△n
非延时型 0.2 0.1 0.04 0.04
最大分断时间(s)
延时型 0.5/1.15/2.15 0.35/1/2 0.25/0.9/1.9 0.25/0.9/1.9
注：两极产品分断能力级别只有M型一种；延时型最大分断时间可根据客户要求定制。

断路器的分类
按极数分 按剩余电流分断时间分
A.二极 A.非延时型
B.三极 B.延时型
C.四极 按操作方式分
按用途分 A.手柄直接操作
A.配电用 B.电动操作(用D表示)
B.电动机保护用 C.旋转式手柄操作(开关柜用，用Z表示)

结构和工作原理
结构：
本系列断路器系电子式电流动作型漏电保护器。主要部件有：主开关(包括过电流脱扣器)，零序电流互感器，电子放大部件，漏电脱扣器，试验装置，全部
零部件均装于一个塑料外壳中。
工作原理：
当被保护电路中有漏电或触电时，零序电流互感器有一个信号输出，当该信号输出达到一定值时，就触发可控硅导通，使漏电脱扣器动作，从而带动牵引杆
使操作机构在很短的时间内断开，切断电源，从而实现漏电保护功能。
