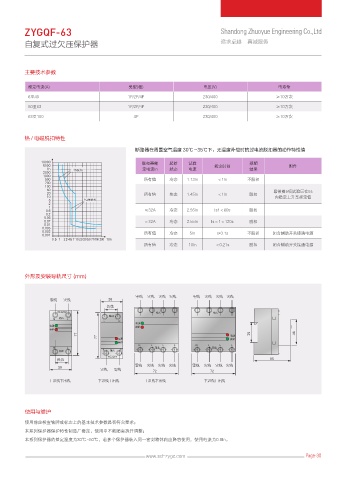

ZYGQF-63 Shandong Zhuoyue Engineering Co.,Ltd
自复式过欠压保护器 追求卓越 真诚服务

主要技术参数

额定电流(A) 类型(极) 电压(V) 电寿命
6至40 1P/2P/4P 230/400 ≥10万次
50至63 1P/2P/4P 230/400 ≥10万次

63至100 4P 230/400 ≥10万次

热 / 电磁脱扣特性

断路器在周围空气温度 30℃ ~35℃下，无温度补偿时的过电流脱扣器的动作特性值
脱扣器额 起始 试验 预期
规定时间 附件
I 定电流In 状态 电流 结果

所有值 冷态 1.13In ＜1In 不脱扣

紧接着a项试验后在5s
所有值 热态 1.45In ＜1In 脱扣
内稳定上升至规定值

≤32A 冷态 2.55In Is1＜60s 脱扣

＞32A 冷态 2.55In Is＜1＜120s 脱扣

所有值 冷态 5In ≥0.1s 不脱扣 闭合辅助开关接通电源

*O
所有值 冷态 10In ＜0.21s 脱扣 闭合辅助开关接通电源
外形及安装导轨尺寸 (mm)

䰢㏫ ▗㏫ ▗㏫ ▗㏫ 䰢㏫ ▗㏫ ▗㏫ ▗㏫
䰢㏫ ▗㏫
䉋䒩

䉋䒩
䰢㏫ ▗㏫ ▗㏫ ▗㏫ 䰢㏫ ▗㏫ ▗㏫ ▗㏫

▗㏫ 䰢㏫
̶䔇㏫̷ܦ㏫ ̷䔇㏫̶ܦ㏫ ̶䔇㏫̷ܦ㏫ ̷䔇㏫̶ܦ㏫

使用与维护
使用前应检查铭牌或标志上的基本技术参数是否符合要求；
本系列保护器保护特性制造厂套定，使用中不能随意拆开调整；
本系列保护器的整定温度为30℃~50℃，若多个保护器装入同一密封箱体内应降容使用，使用电流为0.8In。

www.sd-zygc.com Page-30
