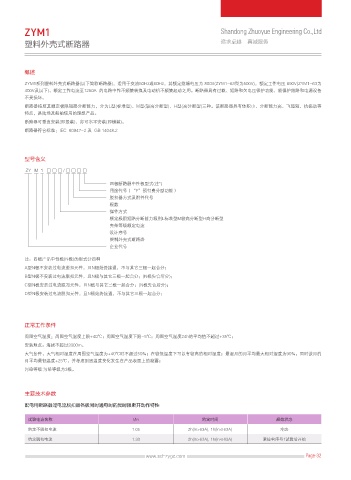

塑料外壳式断路器 追求卓越 真诚服务

概述

ZYM1系列塑料外壳式断路器(以下简称断路器)，适用于交流50Hz或60Hz，其额定绝缘电压为 800V(ZYM1-63型为500V)，额定工作电压 690V(ZYM1-63为
400V及以下)，额定工作电流至1250A 的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备
不受损坏。
断路器按照其额定极限短路分断能力，分为L型(标准型)、M型(较高分断型)、H型(高分断型)三种。该断路器具有体积小、分断能力高、飞弧短、抗振动等
特点，是陆地及船舶使用的理想产品。
断路器可垂直安装(即竖装)，亦可水平安装(即横装)。
断路器符合标准：IEC 60947-2 及 GB 14048.2

型号含义
ZY M 1 □ □ □ / □ □ □ □

四极断路器中性极型式(注*)
用途代号（“F”预付费分励功能）
脱扣器方式及附件代号
极数
操作方式
额定极限短路分断能力级别L标准型M较高分断型H高分断型
壳架等级额定电流
设计序号
塑料外壳式断路器
企业代号

注：四极产品中性极(N极)的型式分四种
A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；
B型N极不安装过电流脱扣元件，且N极与其它三极一起合分；(N极先合后分)；
C型N极安装过电流脱扣元件，且N极与其它三极一起合分；(N极先合后分)；
D型N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；

正常工作条件

周围空气温度：周围空气温度上限+40℃；周围空气温度下限-5℃；周围空气温度24h的平均值不超过+35℃；
安装地点：海拔不超过2000m。
大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的
月平均最低温度+25℃，并考虑到因温度变化发生在产品表面上的凝露；
污染等级:污染等级为3极。

主要技术参数
配电用断路器过电流脱扣器各极同时通电时的反时限断开动作特性

试验电流名称 I/In 约定时间 超始状态
约定不脱扣电流 1.05 2h(ln>63A), 1h(ln≤63A) 冷态
约定脱扣电流 1.30 2h(ln>63A), 1h(ln≤63A) 紧接着序号1试验后开始
