ZYM1
塑料外壳式断路器

外形及安装尺寸 (mm)

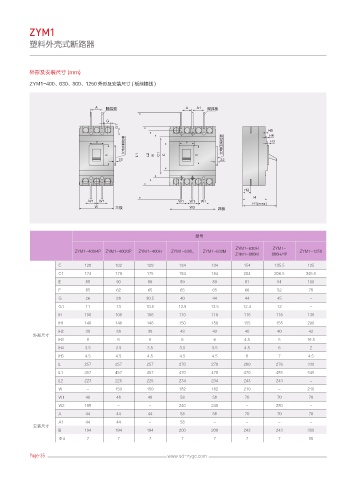

ZYM1-400、630、800、1250 外形及安装尺寸 ( 板前接线 )

A A A1

G
G1
H5
H4
H3
F F
E L1 L2 B C1 C E
22 22

H2
H
W1 W1 W1 W1 W1
H1(max)
W W2

型号

ZYM1-630H ZYM1-
ZYM1-400/4P ZYM1-400/3P ZYM1-400H ZYM1-630L ZYM1-630M ZYM1-1250
ZYM1-800M 800H/4P
C 128 102 129 134 134 154 135.5 125
C1 174 179 175 184 184 204 206.5 345.5
E 88 90 89 89 89 81 91 100
F 85 62 65 65 65 66 52 78
G 26 28 30.5 40 44 44 45 -
G1 11 13 10.5 13.5 13.5 12.4 12 -
H 106 106 106 110 110 116 116 138
H1 146 146 146 150 150 155 155 290
H2 38 38 38 43 43 40 40 42
外形尺寸
H3 6 6 6 6 6 4.5 5 16.5
H4 3.5 3.5 3.5 3.5 3.5 4.5 6 2
H5 4.5 4.5 4.5 4.5 4.5 8 7 4.5
L 257 257 257 270 270 280 276 330
L1 457 457 457 470 470 470 485 545
L2 223 225 225 234 234 243 243 -
W - 150 150 182 182 210 - 210
W1 48 48 48 58 58 70 70 70
W2 198 - - 240 240 - 280 -
A 44 44 44 58 58 70 70 70
A1 44 44 - 58 - - - -
安装尺寸
B 194 194 194 200 200 243 243 300
Φd 7 7 7 7 7 7 7 10

Page-35 www.sd-zygc.com
