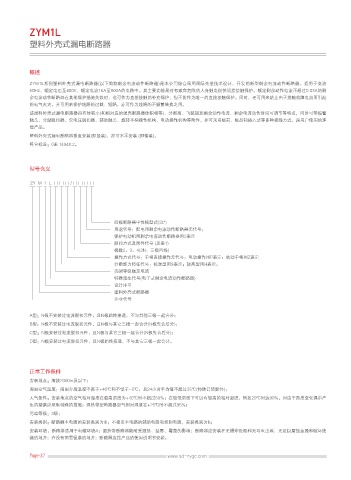

ZYM1L
塑料外壳式漏电断路器
概述
ZYM1L系列塑料外壳式漏电断路器(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型剩余电流动作断路器。适用于交流
50Hz，额定电压至400V，额定电流16A至800A的电路中。其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的剩
余电流动作断路器在其他保护措施失效时，也可作为直接接触的补充保护，但不能作为唯一的直接接触保护。同时，还可用来防止由于接触故障电流而引起
的电气火灾。并可用来保护线路的过载、短路，亦可作为线路的不频繁转换之用。
该塑料外壳式漏电断路器具有体积小(和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流、剩余电流动作时间可调节等特点，同时可带报警
触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件，并可采用板前、板后和插入式等多种接线方式，是用户使用的理
想产品。
塑料外壳式漏电断路器垂直安装(即竖装)，亦可水平安装 (即横装)。
符合标准：GB 14048.2。
型号含义
ZY M 1 L □ □ □ / □ □ □ □
四极断路器中性极型式(注*)
用途代号：配电用剩余电流动作断路器无代号；
保护电动机用剩余电流动作断路器用2表示
脱扣方式及附件代号 (见表1)
极数2、3、4(3N：三极四线)
操作方式代号：手柄直接操作无代号；电动操作用P表示；转动手柄用Z表示
分断能力特征代号：标准型用S表示；较高型用H表示；
壳架等级额定电流
特殊派生代号(电子式剩余电流动作断路器)
设计序号
塑料外壳式断路器
企业代号
A型：N极不安装过电流脱扣元件，且N极始终接通，不与其他三极一起合分；
B型：N极不安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)；
C型：N极安装过电流脱扣元件，且N极与其它三极一起合分(N极先合后分)；
D型：N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分。
正常工作条件
安装地点：海拔2000m及以下；
周围空气温度：周围介质温度不高于+40℃和不低于-5℃；且24小时平均值不超过35℃(特殊订货除外)；
大气条件：安装地点的空气相对湿度在最高温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产
生的凝露应采取特殊的措施；湿热带型断路器空气相对湿度在+25℃时不超过95%；
污染等级：3级；
安装类别：断路器主电路的安装类别为III；不接至主电路的辅助电路和控制电路，安装类别为II；
安装环境：断路器适用于电磁环境A；湿热带断路器能耐受湿热、盐雾、霉菌的影响；断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝
缘的地方；在没有雨雪侵袭的地方；断路器应按产品的使用说明书安装。
