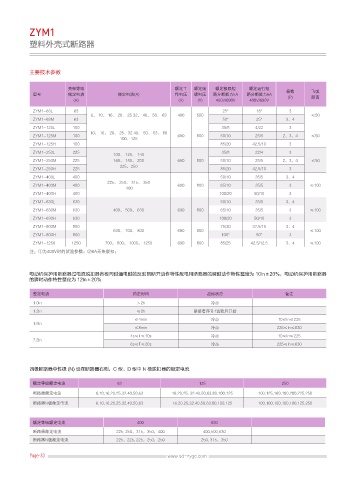

ZYM1
塑料外壳式断路器

主要技术参数

壳架等级 额定工 额定绝 额定极限短 额定运行短
型号 额定电流 额定电流(A) 作电压 缘电压 路分断能力kA 路分断能力kA 极数 飞弧
距离
(P)
(A) (V) (V) 400V/690V 400V/690V
ZYM1-63L 63 25* 18* 3
6、 10、 16、 20、 25 32、 40、 50、 63 400 500 ≤50
ZYM1-63M 63 50* 25* 3、4
ZYM1-125L 100 35/8 4/22 3
10、 16、 20、 25、32 40、 50、 63、 80
ZYM1-125M 100 690 800 50/10 25/5 2、3、4 ≤50
100、125
ZYM1-125H 100 85/20 42.5/10 3
ZYM1-250L 225 35/8 22/4 3
100、 125、 140
ZYM1-250M 225 160、 180、 200 690 800 50/10 25/5 2、3、4 ≤50
225、250
ZYM1-250H 225 85/20 42.5/10 3
ZYM1-400L 400 50/10 35/5 3、4
225、 250、 315、 350
ZYM1-400M 400 690 800 65/10 35/5 3 ≤100
400
ZYM1-400H 400 100/20 50/10 3
ZYM1-630L 630 50/10 35/5 3、4
ZYM1-630M 630 400、 500、 630 690 800 65/10 35/5 3 ≤100
ZYM1-630H 630 100/20 50/10 3
ZYM1-800M 800 75/30 37.5/15 3、4
630、 700、 800 690 800 ≤100
ZYM1-800H 800 100* 50* 3
ZYM1-1250 1250 700、 800、 1000、 1250 690 800 85/25 42.5/12.5 3、4 ≤100
注：①为400V时的试验参数；②6A无热脱扣；

电动机保护用断路器过电流脱扣器各极同时通电时的反时限断开动作特性配电用断路器的瞬时动作特性整定为 10ln±20%，电动机保护用断路器
的瞬时动作特性整定为 12ln±20%

整定电流 约定时间 起始状态 备注
1.0ln ＞2h 冷态
1.2ln ≤2h 紧接着序号1试验后开始
≤4min 冷态 10≤ln≤225
1.5ln
≤8min 冷态 225≤ln≤630
4s≤T≤10s 冷态 10≤ln≤225
7.2ln
6s≤T≤20s 冷态 225≤ln≤630

四极断路器中性极 (N) 设在断路器右侧，C 型、D 型中 N 极脱扣器的额定电流

额定等级额定电流 63 125 250
断路器额定电流 6,10,16,20,25,32,40,50,63 16,20,25, 32,40,50,63,80,100,125 100,125,160,180,200,225,250
断路器N极额定电流 6,10,16,20,25,32,40,50,63 16,20,25,32,40,50,63,80,100,125 100,100,100,100,100,125,250

额定等级额定电流 400 630
断路器额定电流 225, 250，315，350，400 400,500,630
断路器N极额定电流 225，225, 225，250，250 250, 315，350
