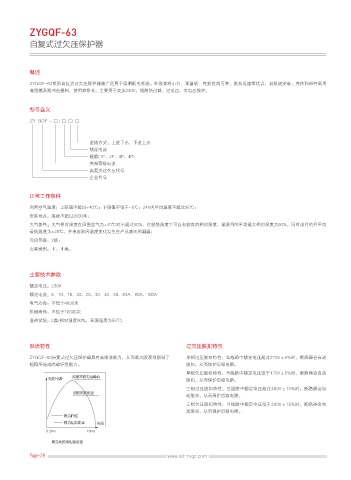

ZYGQF-63
自复式过欠压保护器

概述

ZYGQF-63系列自复式过欠压保护器被广泛用于照明配电系统。外形美观小巧、重量轻、性能优良可靠，脱扣迅速等优点，其轨道安装，壳体和部件采用
高阻燃及耐冲击塑料，使用寿命长。主要用于交流230V，线路的过载、过电压、欠电压保护。

型号含义

ZY GQF - □ / □ □ □

进线方式：上进下出、下进上出
额定电流
极数(1P、2P、3P、4P)
壳架等级电流
自复式过欠压代号
企业代号

正常工作条件
周围空气温度：上限值不超过+40℃；下限值不低于-5℃；24h内平均温度不超过35℃；
安装地点：海拔不超过2000米；
大气条件：大气相对湿度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的月平均
最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露；
污染等级：2级；
安装类别：Ⅱ、Ⅲ类。

主要技术参数

额定电压：230V
额定电流：6、10、16、20、25、32、40、50、63A、80A、100A
电气寿命：不低于4000次
机械寿命：不低于10000次
湿热试验：2类(相对湿度90%，环境温度为55℃)

限流特性 过欠压脱扣特性
ZYGQF-63自复式过欠压保护器具有高限流能力，从而最大限度地限制了 单相过压脱扣特性：当线路中额定电压超过270V±5%时，断路器会自动
短路所造成的破坏性能力。 脱扣，从而保护后级电路。
单相欠压脱扣特性：当线路中额定电压低于170V±5%时，断路器会自动
ⴙ䌛⩡⎼ 䶰᱋ⴙ䌛⩡≭ሜը 脱扣，从而保护后级电路。
三相过压脱扣特性：当线路中额定电压超过460V±15%时，断路器会自
䶰᱋ⴙ䌛㘩䛻
动脱扣，从而保护后级电路。
三相欠压脱扣特性：当线路中额定电压低于300V±15%时，断路器会自
动脱扣，从而保护后级电路。
䭼≭ሜը
䭼≭ⴙ䌛㘩䛻 ᬢ䬠
NT NT
䭼≭স䶰᱋ⴙ䌛㘩䛻
