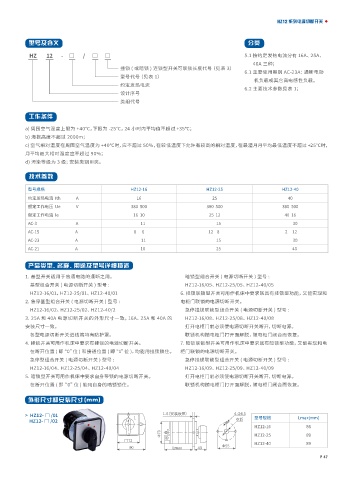

HZ12 系列电源切断开关

型号及含义 分类

HZ 12 - □ / □ □ 5.1 按约定发热电流分有 16A、25A、
40A 三种；
挂锁 ( 或暗锁 ) 连锁型开关可联锁长度代号（见表 3）
6.1 主要使用类别 AC-23A：通断电动
型号代号（见表 1）
机负载或其它高电感性负载。
约定发热电流
6.2 主要技术参数见表 1；
设计序号
类组代号

工作条件

a) 周围空气温度上限为 +40℃，下限为 -25℃，24 小时内平均值不超过 +35℃；
b) 海拔高度不超过 2000m；
c) 空气相对湿度在周围空气温度为 +40℃时，应不超过 50%，在较低温度下允许有较高的相对湿度，在最湿月月平均最低温度不超过 +25℃时，
月平均最大相对湿度应不超过 90%；
d) 污染等级为 3 级；安装类别Ⅲ类。
技术参数

型号规格 HZ12-16 HZ12-25 HZ12-40
约定发热电流 Ith A 16 25 40
额定工作电压 Ue V 380 500 380 500 380 500
额定工作电流 le 16 10 25 12 40 16
AC-3 A 11 15 30
AC-15 A 8 6 12 8 2 12
AC-23 A 11 15 30
AC-21 A 16 25 40

产品类型、名称、用途及型号详细描述

1. 基型开关适用于普通电路的通断之用。 暗锁型组合开关 ( 电源切断开关 ) 型号 :
基型组合开关 ( 电源切断开关 ) 型号 : HZ12-16/05、HZ12-25/05、HZ12-40/05
HZ12-16/01、HZ12-25/01、HZ12-40/01 6. 挂锁联锁型开关可用作机床中要求既具有挂锁型功能，又能实现和
2. 急停基型组合开关 ( 电源切断开关 ) 型号 : 电柜门联锁的电源切断开关。
HZ12-16/02、HZ12-25/02、HZ12-40/2 急停挂锁联锁型组合开关 ( 电源切断开关 ) 型号 :
3. 25A 和 40A 电源切断开关的外形尺寸一致，16A、25A 和 40A 的 HZ12-16/08、HZ12-25/08、HZ12-40/08
安装尺寸一致。 打开电柜门前必须使电源切断开关断开，切断电源。
各型电源切断开关进线端均有防护罩。 联锁机构随电柜门打开面解脱，随电柜门闭合而恢复。
4. 挂锁开关可用作机床中要求有挂锁的电源切断开关。 7. 暗锁联锁型开关可用作机床中要求既有暗锁型功能，又能实现和电
在断开位置 ( 即“0”位 ) 和接通位置 ( 即“1”位 )，均能用挂锁锁住。 柜门联锁的电源切断开关。
急停型组合开关 ( 电源切断开关 ) 型号 : 急停挂锁联锁型组合开关 ( 电源切断开关 ) 型号 :
HZ12-16/04、HZ12-25/04、HZ12-40/04 HZ12-16/09、HZ12-25/09、HZ12-40/09
5. 暗锁型开关可用作机床中要求自身带锁的电源切断开关。 打开电柜门前必须使电源切断开关断开，切断电源。
在断开位置 ( 即“0”位 ) 能用自身的暗锁锁住。 联锁机构随电柜门打开面解脱，随电柜门闭合而恢复。

外形尺寸和安装尺寸 (mm)

> HZ12- □ /01 0 1-6（安装板厚） 4-Φ4.5
1 Φ15 型号规格 Lmax(mm)
HZ12- □ /02
HZ12-16 86
Φ70 HZ12-25 89
□72
HZ12-40 89
90 Lmax 40 Φ55
P 47
