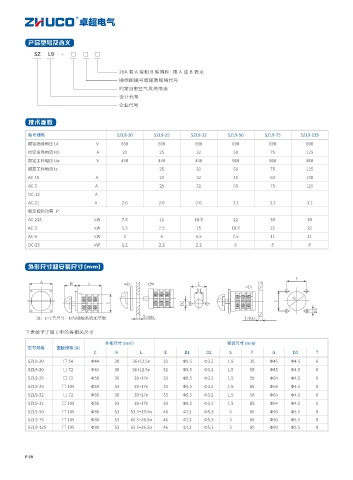

产品型号及含义

SZ L9 - □ □ □

20A 有 A 型和 B 型两种：用 A 或 B 表示
操作图编号或辅助规格代号
约定自由空气发热电流
设计代号
企业代号

技术参数

型号规格 SZL9-20 SZL9-25 SZL9-32 SZL9-50 SZL9-75 SZL9-125
额定绝缘电压 Ui V 690 690 690 690 690 690
约定发热电流 Ith A 20 25 32 50 75 125
额定工作电压 Ue V 440 440 440 660 660 660
额定工作电流 Ie 25 32 50 75 125
AC-15 A 20 32 40 63 100
AC-3 A 25 32 50 75 125
DC-13 A
AC-21 A 2.6 2.6 2.6 3.2 3.2 3.2
额定控制功率 P
AC-23A kW 7.5 11 18.5 22 30 30
AC-3 kW 5.5 7.5 15 18.5 22 22
AC-4 kW 3 4 5.5 7.5 11 11
DC-23 kW 1.2 2.2 2.2 6 8 8

外形尺寸和安装尺寸 (mm)
F
A
H L E
D1
G
C D2 F
D3
S max
注：L=1节尺寸 N为接触系统加节数 T max

下表给予了图 1 中的各相关尺寸
外形尺寸 (mm) 安装尺寸 (mm)
型号规格 面板规格 (A)
C H L E D1 D2 S F G D3 T
SZL9-20 □ 54 Φ44 38 36+12.5n 32 Φ9.5 Φ3.2 1.5 35 Φ45 Φ4.5 6
SZL9-20 □ 72 Φ44 38 36+12.5n 32 Φ9.5 Φ3.2 1.5 58 Φ45 Φ4.5 6
SZL9-25 □ 72 Φ59 36 39+17n 33 Φ9.5 Φ3.2 1.5 58 Φ64 Φ4.5 6
SZL9-25 □ 105 Φ59 53 39+17n 33 Φ9.5 Φ3.2 1.5 85 Φ64 Φ4.5 6
SZL9-32 □ 72 Φ59 36 39+17n 33 Φ9.5 Φ3.2 1.5 58 Φ64 Φ4.5 6
SZL9-32 □ 105 Φ59 53 39+17n 33 Φ9.5 Φ3.2 1.5 85 Φ64 Φ4.5 6
SZL9-50 □ 105 Φ80 53 53.5+19.5n 46 Φ13 Φ5.3 3 85 Φ90 Φ5.5 8
SZL9-75 □ 105 Φ80 53 60.5+26.5n 46 Φ13 Φ5.3 3 85 Φ90 Φ5.5 8
SZL9-125 □ 105 Φ80 53 60.5+26.5n 46 Φ13 Φ5.3 3 85 Φ90 Φ5.5 8
