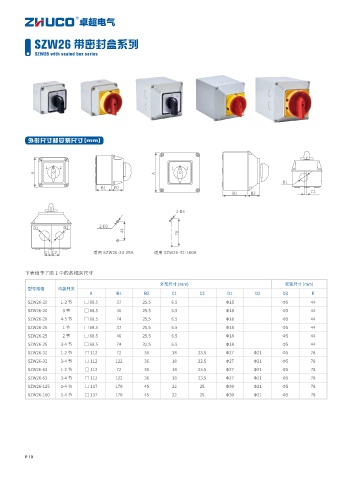

SZW26 带密封盒系列

SZW26 with sealed box series

外形尺寸和安装尺寸 (mm)

1 2 1 2
A A
D1
B1 B2
B1 B2 C1

2-D3

D1 D2 2-D3
44
78

C1 C2 适用 SZW26-20-25A 适用 SZW26-32-160A

下表给予了图 1 中的各相关尺寸

外形尺寸 (mm) 安装尺寸 (mm)
型号规格 内装开关
A B1 B2 C1 C2 D1 D2 D3 E
SZW26-20 1-2 节 □ 68.5 37 25.5 6.5 Φ18 Φ5 44
SZW26-20 3节 □ 68.5 46 25.5 6.5 Φ18 Φ5 44
SZW26-20 4-5 节 □ 68.5 74 25.5 6.5 Φ18 Φ5 44
SZW26-25 1节 □ 68.5 37 25.5 6.5 Φ18 Φ5 44
SZW26-25 2节 □ 68.5 46 25.5 6.5 Φ18 Φ5 44
SZW26-25 3-4 节 □ 68.5 74 32.5 6.5 Φ18 Φ5 44
SZW26-32 1-2 节 □ 112 72 36 18 23.5 Φ27 Φ21 Φ5 78
SZW26-32 3-4 节 □ 112 122 36 18 23.5 Φ27 Φ21 Φ5 78
SZW26-63 1-2 节 □ 112 72 36 18 23.5 Φ27 Φ21 Φ5 78
SZW26-63 3-4 节 □ 112 122 36 18 23.5 Φ27 Φ21 Φ5 78
SZW26-125 1-4 节 □ 137 170 45 22 25 Φ30 Φ21 Φ5 78
SZW26-160 1-4 节 □ 137 170 45 22 25 Φ30 Φ21 Φ5 78

P 10
