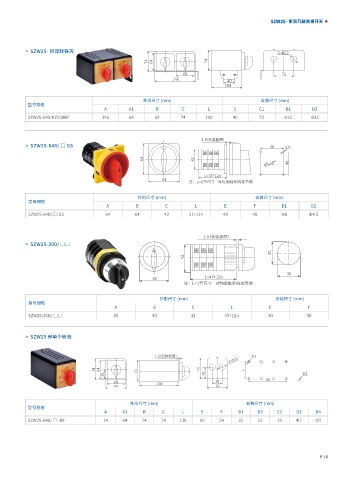

SZW25- 系列万能转换开关

> SZW25- 带双联铁壳
2-Φ22
74 64 74

64 72
146
40
109

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A A1 B C L E C1 D1 D2
SZW25-64D/KZ200BF 146 64 64 74 109 40 72 Φ22 Φ22

1-5(安装板厚)
> SZW25-64D/ □ GS 48 4.5

64 42
Φ8 48

L=37+12n
64
注：L=1节尺寸 N为接触系统加节数
外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E F D1 D2
SZW25-64D/ □ GS 64 64 42 37+12n 48 48 Φ8 Φ4.5

1-5（安装板厚）
> SZW25-30D/ □□
30
42

30
L=47+12n
35
注：L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E F
SZW25-30D/ □□ 35 30 42 47+12n 30 30

> SZW25 带单个铁壳

1-5(安装板厚) Φ7
2-Φ22
74 64 74 74
35 42 Φ3
69
64 138 35
74 74

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A A1 B C L E F D1 D2 C1 D3 D4
SZW25-64D/ □ -BF 74 64 74 74 138 69 54 22 22 35 Φ7 Φ3

P 13
