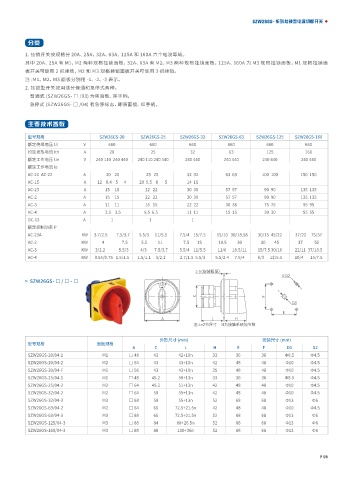

SZW26GS- 系列挂锁型电源切断开关

分类

1. 挂锁开关按规格分 20A、25A、32A、63A、125A 和 160A 六个电流等级。
其中 20A、25A 有 M1、M2 两种规格挂锁面板，32A、63A 有 M2、M3 两种规格挂锁面板，125A、160A 为 M3 规格挂锁面板，M1 规格挂锁面
板开关可使用 2 把挂锁，M2 和 M3 规格挂锁面板开关可使用 3 把挂锁。
注 :M1、M2、M3 面板分别用 -1、-2、-3 表示。
2. 挂锁型开关按用途分普通和急停式两种。
普通式 (SZW26GS- □ /03) 为黑面板、黑手柄，
急停式 (SZW26GS- □ /04) 有急停标志，即黄面板、红手柄。

主要技术参数

型号规格 SZW26GS-20 SZW26GS-25 SZW26GS-32 SZW26GS-63 SZW26GS-125 SZW26GS-160
额定绝缘电压 Ui V 660 660 660 660 660 660
约定发热电流 Ith A 20 25 32 63 125 160
额定工作电压 Ue V 240 110 240 440 240 110 240 440 240 440 240 440 240 440 240 440
额定工作电流 Ie
AC-21 AC-22 A 20 20 25 25 32 32 63 63 100 100 150 150
AC-15 A 12 0.4 5 4 20 0.5 8 5 14 16
AC-23 A 15 15 22 22 30 30 57 57 90 90 135 135
AC-2 A 15 15 22 22 30 30 57 57 90 90 135 135
AC-3 A 11 11 15 15 22 22 36 36 75 75 95 95
AC-4 A 3.5 3.5 6.5 6.5 11 11 15 15 30 30 55 55
DC-13 A 1 1 1
额定控制功率 P
AC-23A KW 3.7/2.5 7.5/3.7 5.5/3 11/5.5 7.5/4 15/7.5 15/10 30/18.58 30/15 45/22 37/22 75/37
AC-2 KW 4 7.5 5.5 11 7.5 15 18.5 30 30 45 37 55
AC-3 KW 3/2.2 5.5/3 4/3 7.5/3.7 5.5/4 11/5.5 11/6 18.5/11 15/7.5 30/16 22/11 37/18.5
AC-4 KW 0.55/0.75 1.5/1.5 1.5/1.1 3/2.2 2.7/1.5 5.5/3 5.5/2.4 7.5/4 6/3 12/5.5 10/4 15/7.5

1-5（安装板厚）
4-D2
> SZW26GS- □ / □ - □
OFF
C F
D1
E
A L H
注:L=2节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格 面板规格
A C L H E F D1 D2
SZW26GS-20/04-1 M1 □ 48 43 42+10n 33 36 36 Φ8.5 Φ4.5
SZW26GS-20/04-2 M2 □ 64 43 43+10n 42 48 48 Φ10 Φ4.5
SZW26GS-20/04-F M1 □ 56 43 43+10n 35 48 48 Φ10 Φ4.5
SZW26GS-25/04-1 M1 □ 48 45.2 50+13n 33 36 36 Φ8.5 Φ4.5
SZW26GS-25/04-2 M2 □ 64 45.2 51+13n 42 48 48 Φ10 Φ4.5
SZW26GS-32/04-2 M2 □ 64 58 55+13n 42 48 48 Φ10 Φ4.5
SZW26GS-32/04-3 M3 □ 88 58 55+13n 52 68 68 Φ13 Φ6
SZW26GS-63/04-2 M2 □ 64 66 72.5+21.5n 42 48 48 Φ10 Φ4.5
SZW26GS-63/04-3 M3 □ 88 66 72.5+21.5n 52 68 68 Φ13 Φ6
SZW26GS-125/04-3 M3 □ 88 84 88+26.5n 52 68 68 Φ13 Φ6
SZW26GS-160/04-3 M3 □ 88 88 100+36n 52 68 68 Φ13 Φ6

P 09
