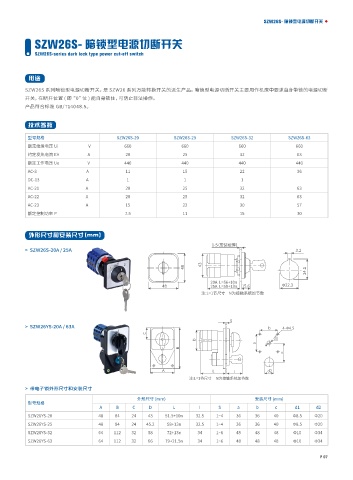

SZW26S- 暗锁型电源切断开关

SZW26S- 暗锁型电源切断开关

SZW26S-series dark lock type power cut-off switch

用途

SZW26S 系列暗锁型电源切断开关，是 SZW26 系列万能转换开关的派生产品。暗锁型电源切断开关主要用作机床中要求自身带锁的电源切断
开关，在断开位置 ( 即“0”位 ) 能自身锁住，可防止非法操作。
产品符合标准 GB/T14048.5。

技术参数

型号规格 SZW26S-20 SZW26S-25 SZW26S-32 SZW26S-63
额定绝缘电压 Ui V 660 660 660 660
约定发热电流 Ith A 20 25 32 63
额定工作电压 Ue V 440 440 440 440
AC-3 A 11 15 22 36
DC-13 A 1 1 1
AC-21 A 20 25 32 63
AC-22 A 20 25 32 63
AC-23 A 15 22 30 57
额定控制功率 P 7.5 11 15 30

外形尺寸和安装尺寸 (mm)
1-5（安装板厚）
> SZW26S-20A / 25A 3.2

43
48
24.1
20A L=56+10n
48 25A L=59+13n 15.6 Φ22.3
注:L=1节尺寸 N为接触系统加节数

S
> SZW26YS-20A / 63A b 4-Φ4.5
C
d1
D
a
B
c

A L I d2
注:L=1节尺寸 N为接触系统加节数

> 带电子锁外形尺寸和安装尺寸
外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C D L I S a b c d1 d2
SZW26YS-20 48 84 24 43 51.5+10n 32.5 1~4 36 36 40 Φ8.5 Φ20
SZW26YS-25 48 84 24 45.2 58+13n 32.5 1~4 36 36 40 Φ8.5 Φ20
SZW26YS-32 64 112 32 58 72+13n 34 1~6 48 48 48 Φ10 Φ34
SZW26YS-63 64 112 32 66 79+21.5n 34 1~6 48 48 48 Φ10 Φ34

P 07
