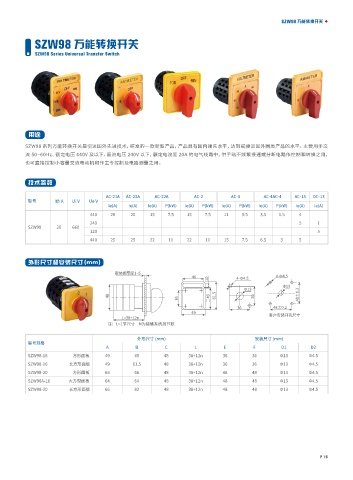

SZW98 万能转换开关

SZW98 万能转换开关

SZW98 Series Universal Transfer Switch

用途
SZW98 系列万能转换开关是引进国外先进技术，研发的一款新型产品，产品具有国内领先水平，达到或接近国外同类产品的水平。主要用于交
流 50~60Hz、额定电压 440V 及以下，直流电压 240V 以下，额定电流至 20A 的电气线路中，供手动不频繁接通或分断电路作控制和转换之用，
也可直接控制小容量交流电动机和作主令控制及电路测量之用。

技术参数

AC-21A AC-22A AC-22A AC-2 AC-3 AC-4AC-4 AC-15 DC-13
型号 Ith A Ui V Ue V
Ie(A) Ie(A) Ie(A) P(kW) Ie(A) P(kW) Ie(A) P(kW) Ie(A) P(kW) Ie(A) Ie(A)
440 20 20 15 7.5 15 7.5 11 5.5 3.5 1.5 4
240 5 1
SZW98 20 660
120 5
440 25 25 22 11 22 11 15 7.5 6.5 3 5

外形尺寸和安装尺寸 (mm)
安装板厚度1~5
46 V-Φ4.5
10 4-Φ4.5
Φ13
Φ13
48 61.5 36 48±0.2
36 □49
36 48±0.2
49
客户安装开孔尺寸
L=38+12n
注：L=1节尺寸 N为接触系统加节数
外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E F D1 D2
SZW98-16 方形面板 49 49 48 38+12n 36 36 Φ13 Φ4.5
SZW98-16 长方形面板 49 61.5 48 38+12n 36 36 Φ13 Φ4.5
SZW98-20 方形面板 66 66 48 38+12n 48 48 Φ13 Φ4.5
SZW98A-16 大方型面板 64 64 48 38+12n 48 48 Φ13 Φ4.5
SZW98-20 长方形面板 66 82 48 38+12n 48 48 Φ13 Φ4.5

P 15
