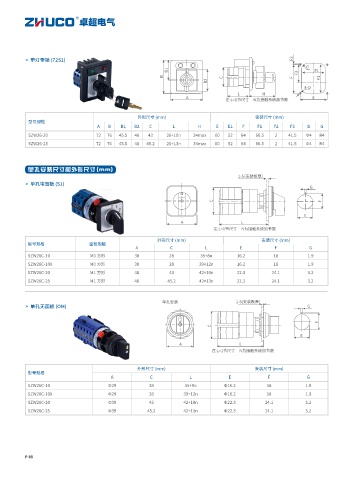

F2
> 带灯带锁 (72S1)
G
B1 E1
F3
B C F F1
B2
4-D
L H
A E
注:L=1节尺寸 N为接触系统加节数
外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B B1 B2 C L H E E1 F F1 F2 F3 D G
SZW26-20 72 76 45.5 48 43 26+10n 34max 60 52 64 66.5 2 41.5 Φ4 R4
SZW26-25 72 76 45.5 48 45.2 26+13n 34max 60 52 64 66.5 2 41.5 Φ4 R4

单孔安装尺寸和外形尺寸 (mm)
1-5（安装板厚）
> 单孔带面板 (S1)
G

C F

E
A L
注:L=1节尺寸 N为接触系统加节数
外形尺寸 (mm) 安装尺寸 (mm)
型号规格 面板规格
A C L E F G
SZW26C-10 M0 方形 30 28 35+8n 16.2 18 1.9
SZW26C-10X M0 方形 30 28 39+12n 16.2 18 1.9
SZW26C-20 M1 方形 48 43 42+10n 22.3 24.1 3.2
SZW26C-25 M1 方形 48 45.2 42+13n 22.3 24.1 3.2

单孔安装 1-5(安装板厚)
> 单孔无面板 (OM) G

F
C
E
A L
注:L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A C L E F G
SZW26C-10 Φ29 28 35+8n Φ16.2 18 1.9
SZW26C-10X Φ29 28 39+12n Φ16.2 18 1.9
SZW26C-20 Φ39 43 42+10n Φ22.3 24.1 3.2
SZW26C-25 Φ39 45.2 42+13n Φ22.3 24.1 3.2
