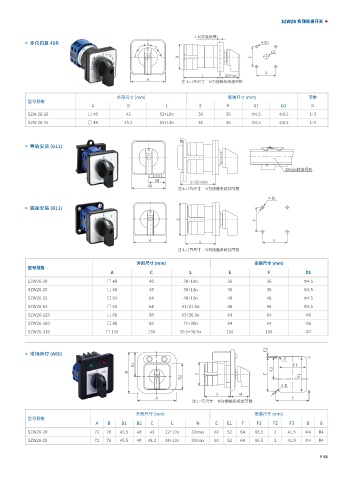

SZW26 系列转换开关

1-5(安装板厚)
> 多位自复 48R 4-D1
1 0 3
D2
2 4
B E
F
L 33max
A
注：L=1节尺寸 N为接触系统加节数
外形尺寸 (mm) 安装尺寸 (mm) 节数
型号规格
A B L E F D1 D2 N
SZW 26-20 □ 48 43 53+10n 36 36 Φ4.5 Φ8.5 1~3
SZW 26-25 □ 48 45.2 55+13n 36 36 Φ4.5 Φ8.5 1~2

> 导轨安装 (D11)

35mm标准导轨

24
L=32+10n
48
注:L=1节尺寸 N为接触系统加节数
4-D1
> 底座安装 (B11)
C F

A E
L
注:L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A C L E F D1
SZW26-20 □ 48 48 30+10n 36 36 Φ4.5
SZW26-25 □ 48 48 36+13n 36 36 Φ4.5
SZW26-32 □ 64 64 40+13n 48 48 Φ4.5
SZW26-63 □ 64 64 51+21.5n 48 48 Φ4.5
SZW26-125 □ 88 88 63+26.5n 64 64 Φ6
SZW26-160 □ 88 88 71+36n 64 64 Φ6
SZW26-315 □ 130 130 39.5+38.5n 104 104 Φ7

F2
> 带指示灯 (A66)
G
B1 E1
F3
B C F
B2 F1
4-D
L H
A E
注:L=节尺寸 N为接触系统加节数
外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B B1 B2 C L H E E1 F F1 F2 F3 D G
SZW26-20 72 76 45.5 48 43 32+10n 33max 60 52 64 66.5 2 41.5 Φ4 R4
SZW26-25 72 76 45.5 48 45.2 38+13n 33max 60 52 64 66.5 2 41.5 Φ4 R4

P 05
