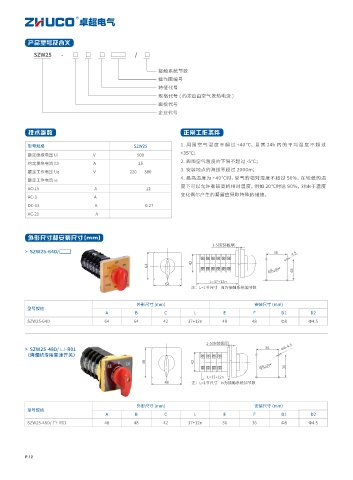

产品型号及含义

SZW25 - □ □ □ / □

接触系统节数
操作图编号
特征代号
规格代号 ( 约定自由空气发热电流 )
面板代号
企业代号

技术参数 正常工作条件

型号规格 SZW25 1. 周 围 空 气 温 度 不 超 过 +40 ℃，且 其 24h 内 的 平均 温 度 不 超 过
+35℃；
额定绝缘电压 Ui V 500
2. 周围空气温度的下限不超过 -5℃；
约定发热电流 Ith A 25
3. 安装地点的海拔不超过 2000m；
额定工作电压 Ue V 220 380
4. 最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温
额定工作电流 Ie
度下可以允许有较高的相对湿度，例如 20℃时达 90%，对由于温度
AC-15 A 12
变化偶尔产生的凝露应采取特殊的措施。
AC-3 A
DC-13 A 0.27
AC-21 A

外形尺寸和安装尺寸 (mm)
1-5(安装板厚)
> SZW25-64D/ 48 4.5
42
64
Φ8 48
L=37+12n
64
注：L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E F D1 D2
SZW25-64D 64 64 42 37+12n 48 48 Φ8 Φ4.5

1-5(安装板厚)
> SZW25-48D/ □·R01 36 4Φ-4.5
（烤烟机专用变速开关）
48 42
Φ8 36
L=37+12n
48 注：L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A B C L E F D1 D2
SZW25-48D/ □·R01 48 48 42 37+12n 36 36 Φ8 Φ4.5

P 12
