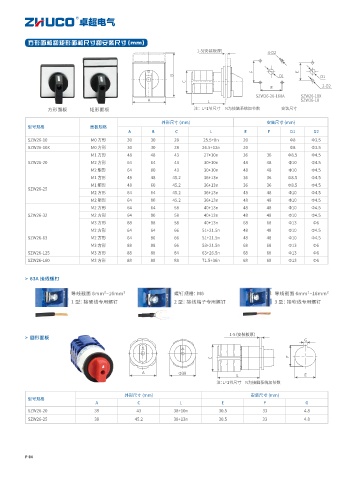

方形面板和矩形面板尺寸和安装尺寸 (mm)
1-5(安装板厚)
4-D2

F E
B D1 D1
C
2-D2
E
SZW26-20-160A SZW26-10X
A L SZW26-10
方形面板 矩形面板 注：L=1节尺寸 N为接触系统加节数 安装尺寸

外形尺寸 (mm) 安装尺寸 (mm)
型号规格 面板规格
A B C L E F D1 D2
SZW26-10 M0 方形 30 30 28 25.5+8n 20 Φ8 Φ3.5
SZW26-10X M0 方形 30 30 28 26.5+12n 20 Φ8 Φ3.5
M1 方形 48 48 43 27+10n 36 36 Φ8.5 Φ4.5
SZW26-20 M2 方形 64 64 43 30+10n 48 48 Φ10 Φ4.5
M2 矩形 64 80 43 30+10n 48 48 Φ10 Φ4.5
M1 方形 48 48 45.2 36+13n 36 36 Φ8.5 Φ4.5
M1 矩形 48 60 45.2 36+13n 36 36 Φ8.5 Φ4.5
SZW26-25
M2 方形 64 64 45.2 36+13n 48 48 Φ10 Φ4.5
M2 矩形 64 80 45.2 36+13n 48 48 Φ10 Φ4.5
M2 方形 64 64 58 40+13n 48 48 Φ10 Φ4.5
SZW26-32 M2 方形 64 80 58 40+13n 48 48 Φ10 Φ4.5
M3 方形 88 88 58 40+13n 68 68 Φ13 Φ6
M2 方形 64 64 66 51+21.5n 48 48 Φ10 Φ4.5
SZW26-63 M2 方形 64 80 66 51+21.5n 48 48 Φ10 Φ4.5
M3 方形 88 88 66 53+21.5n 68 68 Φ13 Φ6
SZW26-125 M3 方形 88 88 84 63+26.5n 68 68 Φ13 Φ6
SZW26-160 M3 方形 88 88 88 71.5+36n 68 68 Φ13 Φ6

> 63A 接线螺钉

导线截面 6mm²~16mm² 螺钉规格：M6 导线截面 6mm²~16mm²
1 型：接硬线专用螺钉 2 型：接线端子专用螺钉 3 型：接软线专用螺钉

1-5（安装板厚）
> 圆形面板
G

C F

A Φ39
L E
注：L=1节尺寸 N为接触系统加节数

外形尺寸 (mm) 安装尺寸 (mm)
型号规格
A C L E F G
SZW26-20 39 43 38+10n 30.5 33 4.8
SZW26-25 39 45.2 38+13n 30.5 33 4.8

P 04
