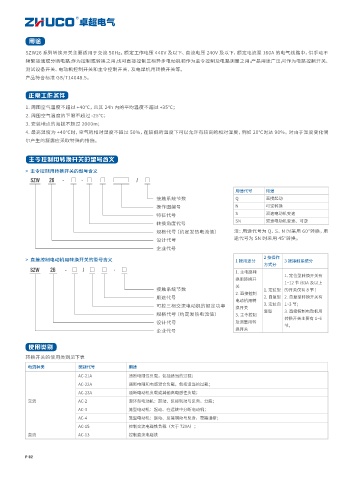

用途

SZW26 系列转换开关主要适用于交流 50Hz、额定工作电压 440V 及以下、直流电压 240V 及以下，额定电流至 160A 的电气线路中，供手动不
频繁接通或分断电路，作为控制或转换之用，也可直接控制三相异步电动机和作为主令控制及电路测量之用。产品用途广泛，可作为电路控制开关、
测试设备开关、电动机控制开关和主令控制开关，及电焊机用转换开关等。
产品符合标准 GB/T14048.5。

正常工作条件
1. 周围空气温度不超过 +40℃，且其 24h 内的平均温度不超过 +35℃；
2. 周围空气温度的下限不超过 -25℃；
3. 安装地点的海拔不超过 2000m；
4. 最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶
尔产生的凝露应采取特殊的措施。

主令控制用转换开关的型号含义

> 主令控制用转换开关的型号含义
SZW 26 - □ · □ □ / □
用途代号 用途
接触系统节数 Q 直接起动
操作图编号 N 可逆转换
S 双速电动机变速
特征代号
SN 双速电动机变速、可逆
转换角度代号
规格代号（约定发热电流值） 注：用途代号为 Q、S、N 时采用 60°转换，用
途代号为 SN 时采用 45°转换。
设计代号
企业代号
2 按操作
> 直接控制电动机用转换开关的型号含义 1 按用途分 3 按接触系统分
方式分
SZW 26 - □ / □ □ · □ 1. 主电路转
1. 定位型转换开关有
换用转换开
1~12 节 (63A 及以上
关
接触系统节数 1. 定位型 的开关仅有 8 节 )
2. 直接控制
用途代号 2. 自复型 2. 自复型转换开关有
电动机用转
3. 定位自 1~3 节；
可控三相交流电动机的额定功率 换开关
复型 3. 直接控制电动机用
规格代号（约定发热电流值） 3. 主令控制
转换开关主要有 1~6
设计代号 及测量用转
节。
换开关
企业代号
使用类别
转换开关的使用类别见下表
电流种类 类别代号 用途
AC-21A 通断电阻性负载，包括适当的过载；
AC-22A 通断电阻和电感混合负载，包括适当的过载；
AC-23A 通断电动机负载或其他高电感性负载；
交流 AC-2 滑环型电动机：起动、反接制动与反向、分段；
AC-3 笼型电动机：起动、在运转中分断电动机；
AC-4 笼型电动机：起动、反接制动与反身、密接通断；
AC-15 控制交流电磁铁负载（大于 72VA）；
直流 AC-13 控制直流电磁铁
