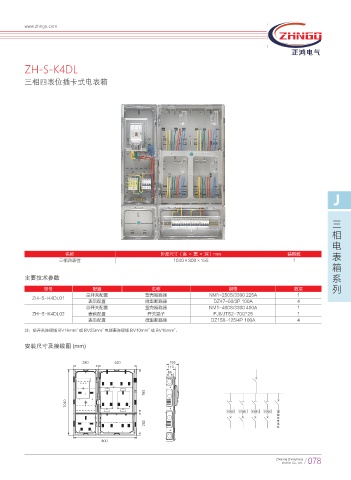

ZH-S-K4DL
三相四表位插卡式电表箱
J
三
相
电
名称 外形尺寸（高 × 宽 × 深）mm 装箱数 表
三相四表位 1040×800×155 1
箱
主要技术参数 系
型号 配置 名称 规格 数量 列
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
ZH-S-K4DL01
表后配置 微型断路器 DZ47-60/3P 100A 4
总开关配置 塑壳断路器 NM1-400S/3300 400A 1
ZH-S-K4DL02 表前配置 开关端子 FJ6/JTS2-70/2*25 1
表后配置 微型断路器 DZ158-125/4P 100A 4
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I 䶰
⪅
䛳
䯲 ஔ ѹ
