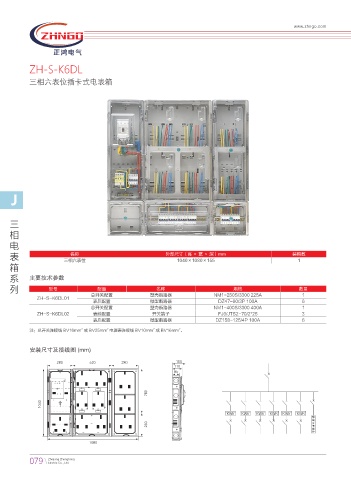

ZH-S-K6DL
三相六表位插卡式电表箱
J
三
相
电
表 三相六表位 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
1040×1080×155
1
箱
系 主要技术参数
列 型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
ZH-S-K6DL01
表后配置 微型断路器 DZ47-60/3P 100A 6
总开关配置 塑壳断路器 NM1-400S/3300 400A 1
ZH-S-K6DL02 表前配置 开关端子 FJ6/JTS2-70/2*25 3
表后配置 微型断路器 DZ158-125/4P 100A 6
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I ,8I ,8I
䶰
⪅
䛳 䯲
ஔ
ѹ
