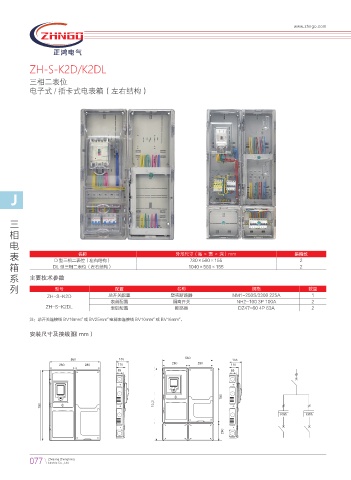

ZH-S-K2D/K2DL
三相二表位
电子式 / 插卡式电表箱（左右结构）
J
三
相
电
表 D 型三相二表位（左右结构） 外形尺寸（高 × 宽 × 深）mm 装箱数
名称
780×560×155
2
箱 DL 型三相二表位（左右结构） 1040×560×155 2
系 主要技术参数
列 型号 配置 名称 规格 数量
ZH-S-K2D 总开关配置 塑壳断路器 NM1-250S/3300 225A 1
表前配置 隔离开关 NH2-100 3P 100A 2
ZH-S-K2DL 表后配置 断路器 DZ47-60 4P 63A 2
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图（mm）
,8I ,8I
Ð
