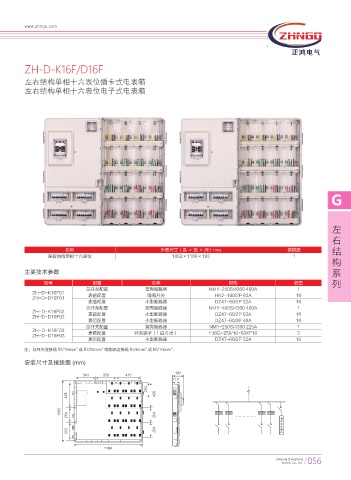

ZH-D-K16F/D16F

左右结构单相十六表位插卡式电表箱
左右结构单相十六表位电子式电表箱

G

左
右

名称 外形尺寸（高 × 宽 × 深）mm 装箱数 结
左右结构单相十六表位 1062×1186×193 1
构

主要技术参数 系
型号 配置 名称 规格 数量 列
总开关配置 塑壳断路器 NM1-250S/4300 400A 1
ZH-D-K16F01 表前配置 隔离开关 HN2-100/2P 63A 16
ZH-D-D16F01
表后配置 小型断路器 DZ47-60/2P 32A 16
总开关配置 塑壳断路器 NM1-400S/4300 400A 1
ZH-D-K16F02
ZH-D-D16F02 表前配置 小型断路器 DZ47-60/2P 63A 16
表后配置 小型断路器 DZ47-60/2P 40A 16
总开关配置 塑壳断路器 NM1-250S/4300 225A 1
ZH-D-K16F03
ZH-D-D16F03 表前配置 开关端子（1 进 6 出） FJ6G-250/16-50/6*16 3
表后配置 小型断路器 DZ47-60/2P 32A 16
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I
⪅ 䶰

䛳 䯲
ஔ ѹ
