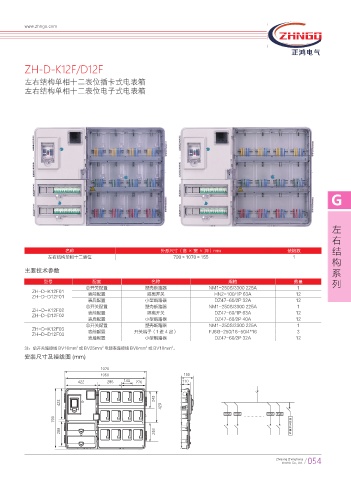

ZH-D-K12F/D12F

左右结构单相十二表位插卡式电表箱
左右结构单相十二表位电子式电表箱

G

左
右

结
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
左右结构单相十二表位 790×1070×155 1
构
主要技术参数 系

型号 配置 名称 规格 数量 列
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
ZH-D-K12F01
ZH-D-D12F01 表前配置 隔离开关 HN2-100/1P 63A 12
表后配置 小型断路器 DZ47-60/2P 32A 12
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
ZH-D-K12F02 表前配置 隔离开关 DZ47-60/1P 63A 12
ZH-D-D12F02
表后配置 小型断路器 DZ47-60/2P 40A 12
总开关配置 塑壳断路器 NM1-250S/3300 225A 1
ZH-D-K12F03
ZH-D-D12F03 表前配置 开关端子（1 进 4 出） FJ6G-250/16-50/4*16 3
表后配置 小型断路器 DZ47-60/2P 32A 12
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I
䶰
⪅
䛳
䯲
ஔ ѹ
Zhejiang Zhenghong 054
