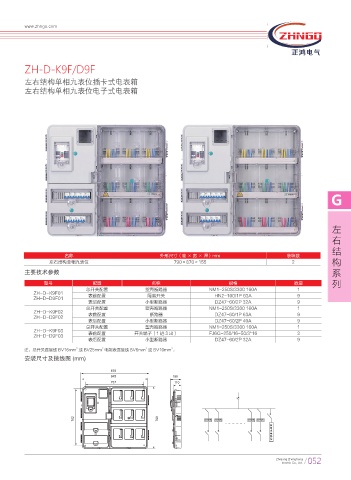

ZH-D-K9F/D9F
左右结构单相九表位插卡式电表箱
左右结构单相九表位电子式电表箱
G
左
右
结
名称 外形尺寸（高 × 宽 × 深）mm 装箱数
左右结构单相九表位 790×870×155 2 构
主要技术参数 系
列
型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-250S/3300 160A 1
ZH-D-K9F01
ZH-D-D9F01 表前配置 隔离开关 HN2-100/1P 63A 9
表后配置 小型断路器 DZ47-60/2P 32A 9
总开关配置 塑壳断路器 NM1-250S/3300 160A 1
ZH-D-K9F02 表前配置 断路器 DZ47-60/1P 63A 9
ZH-D-D9F02
表后配置 小型断路器 DZ47-60/2P 40A 9
总开关配置 塑壳断路器 NM1-250S/3300 160A 1
ZH-D-K9F03 表前配置 开关端子（1 进 3 出） FJ6G-250/16-50/3*16 3
ZH-D-D9F03
表后配置 小型断路器 DZ47-60/2P 32A 9
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
安装尺寸及接线图 (mm)
870
845 155
757 110
702 790 ,8I ,8I ,8I ,8I
⪅ 䶰
䛳
䯲
ஔ
ѹ
