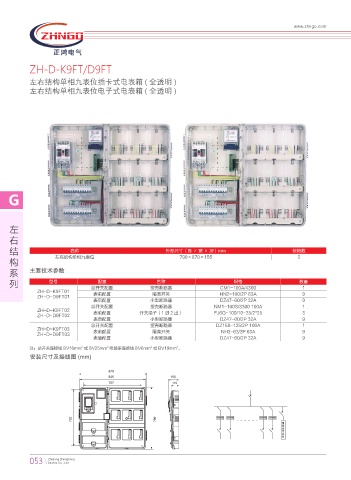

ZH-D-K9FT/D9FT

左右结构单相九表位插卡式电表箱 ( 全透明 )
左右结构单相九表位电子式电表箱 ( 全透明 )

G

左
右

结 名称 外形尺寸（高 × 宽 × 深）mm 装箱数
构 左右结构单相九表位 790×870×155 2
系 主要技术参数

列 型号 配置 名称 规格 数量
ZH-D-K9FT01 总开关配置 塑壳断路器 CM1-100A/4300 1
ZH-D-D9FT01 表前配置 隔离开关 HN2-100/2P 63A 9
表后配置 小型断路器 DZ47-60/2P 32A 9
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
ZH-D-K9FT02 表前配置 开关端子（1 进 2 出） FJ6G-100/10-35/2*25 3
ZH-D-D9FT02
表后配置 小型断路器 DZ47-60/2P 32A 9
总开关配置 塑壳断路器 DZ158-125/2P 100A 1
ZH-D-K9FT03
ZH-D-D9FT03 表前配置 隔离开关 NH3-63/2P 63A 9
表后配置 小型断路器 DZ47-60/2P 32A 9
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 。
2
2
2
2
安装尺寸及接线图 (mm)
870
845 155
757 110

702 790 ,8I ,8I ,8I ,8I
⪅ 䶰

䛳
䯲
ஔ
ѹ
053 Zhejiang Zhenghong
