P. 22
www.zhngo.com

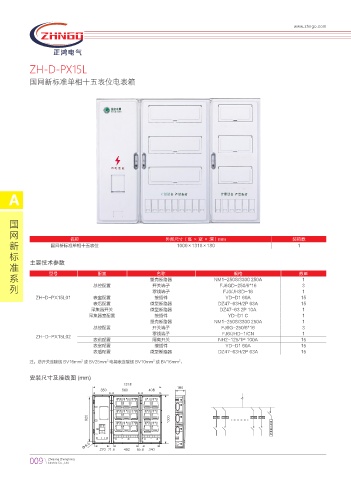

ZH-D-PX15L
国网新标准单相十五表位电表箱
A
国
网
名称
新 国网新标准单相十五表位 外形尺寸（高 × 宽 × 深）mm 装箱数
1
1000×1318×180
标
准 主要技术参数
规格
名称
系 型号 配置 塑壳断路器 NM1-250S/3300 250A 数量
1
列 总控配置 开关端子 FJ6GD-250/6*16 3 1
FJ6/JHSD-16
零线端子
ZH-D-PX15L01 表室配置 接插件 YD-D1 60A 15
表后配置 微型断路器 DZ47-63H/2P 63A 15
采集器开关 微型断路器 DZ47-63 2P 10A 1
采集器室配置 接插件 YD-D1 C 1
塑壳断路器 NM1-250S/3300 250A 1
总控配置 开关端子 FJ6G-250/6*16 3
零线端子 FJ6/JHD-1/CN 1
ZH-D-PX15L02
表前配置 隔离开关 NH2-125/1P 100A 15
表室配置 接插件 YD-D1 60A 15
表后配置 微型断路器 DZ47-63H/2P 63A 15
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I
䶰 ⪅
䛳
䯲
ஔ
ѹ
Ð
009 Zhejiang Zhenghong
