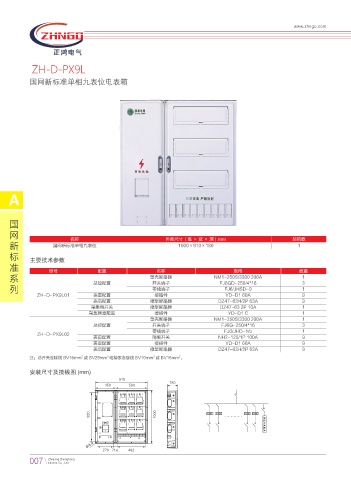

ZH-D-PX9L
国网新标准单相九表位电表箱
A
国
网
名称
新 国网新标准单相九表位 外形尺寸（高 × 宽 × 深）mm 装箱数
1
1000×910×180
标 主要技术参数
准 型号 配置 名称 规格 数量
系 塑壳断路器 NM1-250S/3300 200A 1
列 总控配置 开关端子 FJ6GD-250/4*16 3 1
零线端子
FJ6/JHSD-9
ZH-D-PX9L01 表室配置 接插件 YD-D1 60A 9
表后配置 微型断路器 DZ47-63H/2P 63A 9
采集器开关 微型断路器 DZ47-63 2P 10A 1
采集器室配置 接插件 YD-D1 C 1
塑壳断路器 NM1-250S/3300 200A 1
总控配置 开关端子 FJ6G-250/4*16 3
零线端子 FJ6/JHD-1/b 1
ZH-D-PX9L02
表前配置 隔离开关 NH2-125/1P 100A 9
表室配置 接插件 YD-D1 60A 9
表后配置 微型断路器 DZ47-63H/2P 63A 9
2
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 。
安装尺寸及接线图 (mm)
,8I ,8I ,8I ,8I
⪅ 䶰
䛳
䯲
ஔ
ѹ
Ð
