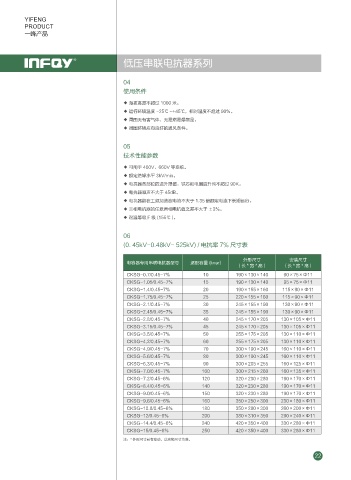

低压串联电抗器系列

04
使用条件

◆ 海拔高度不超过 1000 米。
◆ 运行环境温度 -25℃ ~+45℃，相对湿度不超过 90%。
◆ 周围无有害气体，无易燃易爆物品。
◆ 周围环境应有良好的通风条件。

05
技术性能参数
◆ 可用于 400V、660V 等系统。
◆ 额定绝缘水平 3kV/min。
◆ 电抗器各部位的温升限值：铁芯和电圈温升均不超过 90K。
◆ 电抗器噪声不大于 45dB。
◆ 电坑器能在工频加谐波电流不大于 1.35 倍额定电流下长期运行。
◆ 三相电抗器的任意两相电抗值之差不大于 ±3%。
◆ 耐温等级 F 级 (155℃ )。

06
(0. 45kV-0.48kV- 525kV) / 电抗率 7% 尺寸表

外形尺寸 安装尺寸
电容器专用串联电抗器型号 适配容量 (kvar)
（长* 宽* 高） （长* 宽* 高）
CKSG-0.7/0.45-7% 10 190×130×140 90×75×Ф11
CKSG-1.05/0.45-7% 15 190×130×140 95×75×Ф11
CKSG-1.4/0.45-7% 20 190×155×160 115×90×Ф11
CKSG-1.75/0.45-7% 25 220×155×160 115×90×Ф11
CKSG-2.1/0.45-7% 30 245×155×190 130×90×Ф11
CKSG-2.45/0.45-7% 35 245×155×190 130×90×Ф11
CKSG-2.8/0.45-7% 40 245×170×205 130×105×Ф11
CKSG-3.15/0.45-7% 45 245×170×205 130×105×Ф11
CKSG-3.5/0.45-7% 50 255×175×205 130×110×Ф11
CKSG-4.2/0.45-7% 60 255×175×205 130×110×Ф11
CKSG-4.9/0.45-7% 70 300×190×245 160×110×Ф11
CKSG-5.6/0.45-7% 80 300×190×245 160×110×Ф11
CKSG-6.3/0.45-7% 90 300×205×255 160×125×Ф11
CKSG-7.0/0.45-7% 100 300×215×260 160×135×Ф11
CKSG-7.2/0.45-6% 120 320×230×280 190×170×Ф11
CKSG-8.4/0.45-6% 140 320×230×280 190×170×Ф11
CKSG-9.0/0.45-6% 150 320×230×280 190×170×Ф11
CKSG-9.6/0.45-6% 160 350×250×300 230×180×Ф11
CKSG-10.8/0.45-6% 180 350×280×300 260×200×Ф11
CKSG-12/0.45-6% 200 380×310×350 290×240×Ф11
CKSG-14.4/0.45-6% 240 420×350×400 330×280×Ф11
CKSG-15/0.45-6% 250 420×350×400 330×280×Ф11
注：* 外形尺寸若有变动，以实物尺寸为准。
