自愈式低压并联电容器

05

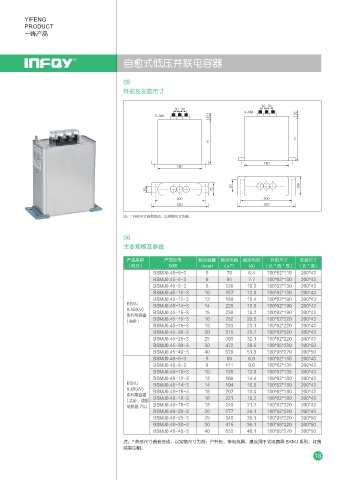

外形及安装尺寸

.
.

)
)

注：* 外形尺寸若有变动，以实物尺寸为准。

06
主要规格及参数

产品名称 产品型号 额定容量 额定电容 额定电流 外形尺寸 安装尺寸
（耐压） 规格 (kvar) (μF) (A) (长* 宽* 高) (长* 宽)
BSMJ0.45-5-3 5 79 6.4 180*62*115 200*43
BSMJ0.45-6-3 6 94 7.7 180*62*130 200*43
BSMJ0.45-8-3 8 126 10.3 180*62*130 200*43
BSMJ0.45-10-3 10 157 12.8 180*62*130 200*43
BSMJ0.45-12-3 12 189 15.4 180*62*190 200*43
BSMJ BSMJ0.45-14-3 14 220 18.0 180*62*190 200*43
0.45(kV) BSMJ0.45-15-3 15 236 19.2 180*62*190 200*43
系列电容器
(共补) BSMJ0.45-16-3 16 252 20.5 180*62*220 200*43
BSMJ0.45-18-3 18 283 23.1 180*62*220 200*43
BSMJ0.45-20-3 20 315 25.7 180*62*220 200*43
BSMJ0.45-25-3 25 393 32.1 180*62*220 200*43
BSMJ0.45-30-3 30 472 38.5 180*95*220 200*50
BSMJ0.45-40-3 40 629 51.3 180*95*270 200*50
BSMJ0.48-5-3 5 69 6.0 180*62*135 200*43
BSMJ0.48-8-3 8 111 9.6 180*62*135 200*43
BSMJ0.48-10-3 10 138 12.0 180*62*135 200*43
BSMJ0.48-12-3 12 166 14.4 180*62*180 200*43
BSMJ BSMJ0.48-14-3 14 194 16.8 180*62*180 200*43
0.48(kV) BSMJ0.48-15-3 15 207 18.0 180*62*180 200*43
系列电容器
( 共补，适配 BSMJ0.48-16-3 16 221 19.2 180*62*180 200*43
电抗器 7%) BSMJ0.48-18-3 18 249 21.7 180*62*220 200*43
BSMJ0.48-20-3 20 277 24.1 180*62*220 200*43
BSMJ0.48-25-3 25 346 30.1 180*95*220 200*50
BSMJ0.48-30-3 30 415 36.1 180*95*220 200*50
BSMJ0.48-40-3 40 553 48.1 180*95*270 200*50
注：* 外形尺寸若有变动，以实物尺寸为准；户外柜、带电抗器，建议用干式电容器 BKMJ 系列，订货
前需注明。
