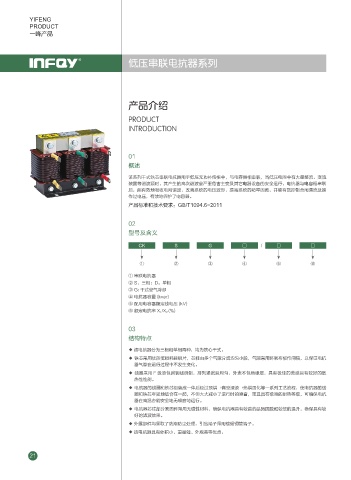

YIFENG
PRODUCT
一峰产品
一峰产品
低压串联电抗器系列
产品介绍
PRODUCT
INTRODUCTION
01
概述
该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流
装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行，电抗器与电容相串联
后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效抑制合闸涌流及操
作过电压，有效地保护了电容器。
产品标准和技术要求：GB/T1094.6-2011
02
型号及含义
CK S G □ / □ □
① ② ③ ④ ⑤ ⑥
① 串联电抗器
② S：三相；D：单相
③ G: 干式空气冷却
④ 电抗器容量 (kvar)
⑤ 配用电容器额定线电压 (kV)
⑥ 额定电抗率 X L /X C (%)
03
结构特点
◆ 该电抗器分为三相和单相两种，均为铁心干式。
◆ 铁芯采用优质低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧布板作间隔，以保证电抗
器气隙在远行过程中不发生变化。
◆ 线圈采用 F 级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散
热性性能。
◆ 电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化等一系列工艺流程，使电抗器的线
圈和铁芯牢固地结合在一起，不但大大减小了运行时的嗓音，而且具有极高的耐热等级，可确保电抗
器在高温亦能安全地无噪音地运行。
◆ 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较
好的滤波效果。
◆ 外露部件均采取了防潮防尘处理，引出端子采用镀锡铜管端子。
◆ 该电抗器具有体积小、重量轻、外观美等优点。
