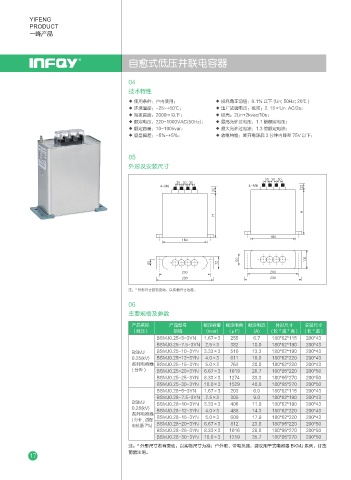

自愈式低压并联电容器

04
技术特性
◆ 使用条件：户内使用； ◆ 损耗角正切值：0.1% 以下 (Un; 50Hz; 20℃ )
◆ 环境温度：-25~+50℃； ◆ 出厂试验电压：极间：2. 15×Un AC/2s；
◆ 海拔高度：2000m 以下； ◆ 极壳：2Un+2kvac/10s；
◆ 额定电压：220~1000VAC(50Hz)； ◆ 最高允许过电压：1.1 倍额定电压；
◆ 额定容量：10~100kvar； ◆ 最大允许过电流：1.3 倍额定电流；
◆ 容量偏差：-5%~+5%； ◆ 放电特性：断开电源后 3 分钟内降至 75V 以下；

05
外形及安装尺寸

. .

)
)

注：* 外形尺寸若有变动，以实物尺寸为准。

06
主要规格及参数
产品名称 产品型号 额定容量 额定电容 额定电流 外形尺寸 安装尺寸
（耐压） 规格 (kvar) (μF) (A) (长* 宽* 高) (长* 宽)
BSMJ0.25-5-3YN 1.67×3 255 6.7 180*62*115 200*43
BSMJ0.25-7.5-3YN 2.5×3 382 10.0 180*62*190 200*43
BSMJ BSMJ0.25-10-3YN 3.33×3 510 13.3 180*62*190 200*43
0.25(kV) BSMJ0.25-12-3YN 4.0×3 611 16.0 180*62*220 200*43
系列电容器 BSMJ0.25-15-3YN 5.0×3 764 20.0 180*62*220 200*43
(分补) BSMJ0.25-20-3YN 6.67×3 1019 26.7 180*95*220 200*50
BSMJ0.25-25-3YN 8.33×3 1274 33.3 180*95*270 200*50
BSMJ0.25-30-3YN 10.0×3 1529 40.0 180*95*270 200*50
BSMJ0.28-5-3YN 1.67×3 203 6.0 180*62*115 200*43
BSMJ0.28-7.5-3YN 2.5×3 305 9.0 180*62*190 200*43
BSMJ BSMJ0.28-10-3YN 3.33×3 406 11.9 180*62*190 200*43
0.28(kV) BSMJ0.28-12-3YN 4.0×3 488 14.3 180*62*220 200*43
系列电容器
(分补,适配 BSMJ0.28-15-3YN 5.0×3 609 17.9 180*62*220 200*43
电抗器 7%) BSMJ0.28-20-3YN 6.67×3 812 23.8 180*95*220 200*50
BSMJ0.28-25-3YN 8.33×3 1016 29.8 180*95*270 200*50
BSMJ0.28-30-3YN 10.0×3 1219 35.7 180*95*270 200*50
注：* 外形尺寸若有变动，以实物尺寸为准；户外柜、带电抗器，建议用干式电容器 BKMJ 系列，订货
前需注明。
