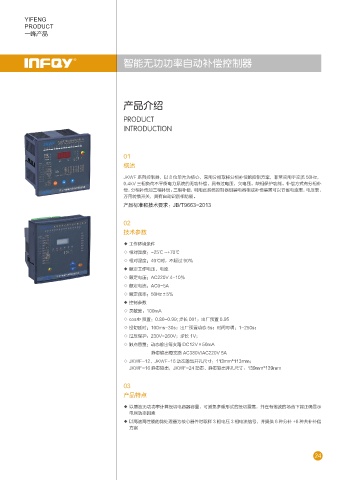

智能无功功率自动补偿控制器

产品介绍

PRODUCT
INTRODUCTION

01
概述

JKWF 系列控制器，以 8 位单片为核心，采用分相取样分相补偿的控制方案，非常实用于交流 50Hz，
0.4kV 三相负荷不平衡电力系统的无功补偿，具有过电压，欠电压，缺相保护功能。补偿方式有分相补
偿，分相补偿加三相补偿。三相补偿，利用此系统控制器组装电容柜或补偿装置可以节省电流表，电压表，
万用转换开关，具有自动识别相功能。
产品标准和技术要求：JB/T9663-2013

02
技术参数

◆ 工作环境条件
◇ 相对温度：-25℃ ~+70℃
◇ 相对湿度：40℃时，不超过 90%
◆ 额定工作电压、电流
◇ 额定电压：AC220V 4-10%
◇ 额定电流：AC0-5A
◇ 额定频率：50Hz±5%
◆ 控制参数
◇ 灵敏度：100mA
◇ cosФ 预置：0.80-0.99; 步长 001；出厂预置 0.95
◇ 投切延时：100ms-30s；出厂预置动态 5s；时间可调：1-250s；
◇ 过压保护：230V-260V；步长 1V；
◇ 触点容量：动态输出每支路 DC12V×50mA
静态输出每支路 AC380V/AC220V 5A
◇ JKWF-12，JKWF-16 动态输出开孔尺寸：113mm*113mm；
JKWF-16 静态输出，JKWF-24 动态、静态输出开孔尺寸：139mm*139mm

03
产品特点

◆ 以基波无功功率计算投切电容器容量，可避免多重形式的投切震荡，并在有谐波的场合下能正确显示
电网功率因素
◆ 以高速高性能的微处理器为核心器件时取样 3 相电压 3 相电流信号，并提供 6 种分补 +6 种共补补偿
方案
