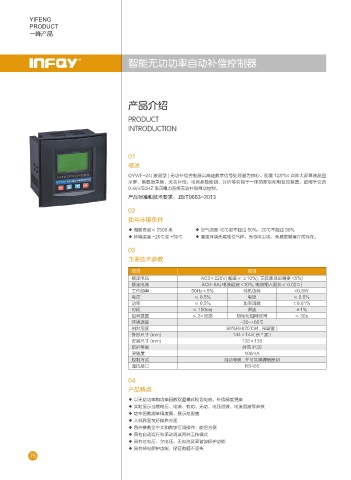

智能无功功率自动补偿控制器
产品介绍
PRODUCT
INTRODUCTION
01
概述
QYWF-24( 液晶型 ) 无功补偿控制器以高速数字信号处理器为核心。配置 128*64 点阵大屏幕液晶显
示屏，集数据采集、无功补偿。电网参数检测、分析等功能于一体的新型配电监控装置。适用于交流
0.4kV/50HZ 低压电力系统无功补偿自动控制。
产品标准和技术要求：JB/T9663-2013
02
使用环境条件
◆ 海拔高度≤ 2500 米 ◆ 空气湿度 40℃时不超过 50%，20℃不超过 90%
◆ 环境温度 -20℃至 +50℃ ◆ 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆介质存在。
03
主要技术参数
项目 项目
额定电压 AC3×220V( 偏差≤ ±10%), 正弦波且总畸变 <5%)
额定电流 AC0~5A( 电流谐波 <10%, 电流输入阻抗≤ 0.02Ω)
工作频率 50Hz±5% 待机功耗 <0.5W
电压 ≤ 0.5% 电流 ≤ 0.5%
功率 ≤ 0.5% 功率因数 ±0.01%
时间 ≤ 100ms 谐波 ±1%
组网数量 ≤ 24 回路 初始化组网时间 ≤ 30s
环境温度 -30~+60℃
相对湿度 90%RH(20℃时 , 元凝露 )
外形尺寸 (mm) 144×144( 长 * 宽 )
安装尺寸 (mm) 138×138
防护等级 外売 lP30
灵敏度 100mA
控制方式 自动寻优 , 并可实现编码投切
通讯接口 RS485
04
产品特点
◆ 以无功功率和功率因数双重模式投切电容，补偿精度更高
◆ 实时显示当前电压、电流、有功、无功、电压谐波、电流谐波等参数
◆ 功率因数测量精度高，显示范围宽
◆ 人机界面友好操作方面
◆ 各种参数全中文和数字可调操作，使用方便
◆ 具有自动运行和手动调试两种工作模式
◆ 具有过电压、欠电压、无电流及高谐波保护功能
◆ 具有掉电保护功能，保证数据不丢失
