YIFENG
PRODUCT
一峰产品
一峰产品

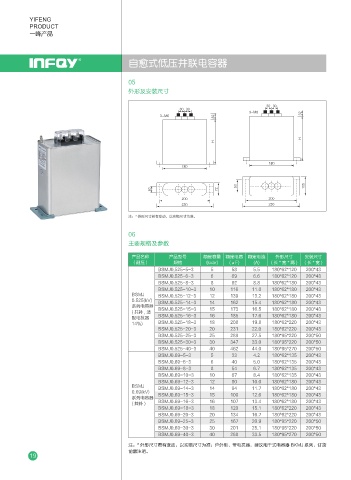

自愈式低压并联电容器

05
外形及安装尺寸

.
.

)
)

注：* 外形尺寸若有变动，以实物尺寸为准。

06
主要规格及参数

产品名称 产品型号 额定容量 额定电容 额定电流 外形尺寸 安装尺寸
（耐压） 规格 (kvar) (μF) (A) (长* 宽* 高) (长* 宽)
BSMJ0.525-5-3 5 58 5.5 180*62*120 200*43
BSMJ0.525-6-3 6 69 6.6 180*62*120 200*43
BSMJ0.525-8-3 8 92 8.8 180*62*180 200*43
BSMJ0.525-10-3 10 116 11.0 180*62*180 200*43
BSMJ BSMJ0.525-12-3 12 139 13.2 180*62*180 200*43
0.525(kV) BSMJ0.525-14-3 14 162 15.4 180*62*180 200*43
系列电容器 BSMJ0.525-15-3 15 173 16.5 180*62*180 200*43
(共补,适
配电抗器 BSMJ0.525-16-3 16 185 17.6 180*62*180 200*43
14%) BSMJ0.525-18-3 18 208 19.8 180*62*220 200*43
BSMJ0.525-20-3 20 231 22.0 180*62*220 200*43
BSMJ0.525-25-3 25 289 27.5 180*95*220 200*50
BSMJ0.525-30-3 30 347 33.0 180*95*220 200*50
BSMJ0.525-40-3 40 462 44.0 180*95*270 200*50
BSMJ0.69-5-3 5 33 4.2 180*62*135 200*43
BSMJ0.69-6-3 6 40 5.0 180*62*135 200*43
BSMJ0.69-8-3 8 54 6.7 180*62*135 200*43
BSMJ0.69-10-3 10 67 8.4 180*62*135 200*43
BSMJ0.69-12-3 12 80 10.0 180*62*180 200*43
BSMJ BSMJ0.69-14-3 14 94 11.7 180*62*180 200*43
0.69(kV) BSMJ0.69-15-3 15 100 12.6 180*62*180 200*43
系列电容器
(共补) BSMJ0.69-16-3 16 107 13.4 180*62*180 200*43
BSMJ0.69-18-3 18 120 15.1 180*62*220 200*43
BSMJ0.69-20-3 20 134 16.7 180*62*220 200*43
BSMJ0.69-25-3 25 167 20.9 180*95*220 200*50
BSMJ0.69-30-3 30 201 25.1 180*95*220 200*50
BSMJ0.69-40-3 40 268 33.5 180*95*270 200*50
注：* 外形尺寸若有变动，以实物尺寸为准；户外柜、带电抗器，建议用干式电容器 BKMJ 系列，订货
前需注明。
19
