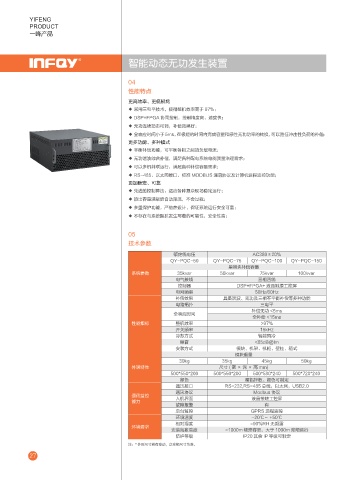

YIFENG
PRODUCT
一峰产品
一峰产品
智能动态无功发生装置
04
性能特点
更高效率、更低损耗
◆ 采用三电平技术，使得整机效率高于 97%；
◆ DSP+FPGA 协同控制，控制精度高、速度快；
◆ 无功连续动态可调，补偿效果好；
◆ 全响应时间小于 5ms，在极短的时间内完成容量和感性无功功率的转换，可以胜任冲击性负荷的补偿；
更多功能、多种模式
◆ 平衡补偿功能，可平衡各相之间的负载电流；
◆ 无功谐波综合补偿，满足各种配电系统电能质量治理需求；
◆ 可以多机并联运行，满足各种补偿容最需求；
◆ RS-485、以太网接口、标准 MODBUS 通讯协议及计算机远程监控功能；
更加稳定、可靠
◆ 先进的控制算法，适应各种复杂现场稳定运行；
◆ 输出容量满载后自动限流，不会过载；
◆ 多重保护功能，严格热设计，保证系统运行安全可靠；
◆ 不存在与系统阻抗发生写着的可能性，安全性高；
05
技术参数
额定线电压 AC380±20%
QY-PQC-50 QY-PQC-75 QY-PQC-100 QY-PQC-150
单模块补偿容量
系统参数 35kvar 50kvar 75kvar 100kvar
电气接线 三相四线
控制器 DSP+FPGA+ 液晶触摸工控屏
电网频率 50Hz/60Hz
补偿效果 具备谐波、无功及三相不平衡补偿等多种功能
电路拓扑 三电平
补偿无功 <5ms
全响应时间
全补偿 <15ms
性能指标 整机效率 >97%
开关频率 15kHz
冷却方式 智能风冷
噪音 <65dB@Im
安装方式 模块、机架、机柜、壁挂、箱式
模块重量
30kg 35kg 45kg 50kg
外观特性 尺寸(宽×深×高mm)
500*550*200 500*550*200 500*580*240 500*720*240
颜色 覆铝锌板、颜色可制定
通讯接口 RS-232,RS-485 总线，以太网，USB2.0
通讯协议 Modbus 协议
通讯监控 人机界面 液晶接触工控屏
能力
故障报警 有
后台监控 GPRS 远程监控
环境温度 -20℃～ +50℃
相对湿度 =90%RH 无凝露
环境要求
安装海拔高度 =1000m 额定容量，大于 1000m 降额运行
防护等级 IP20 其余 IP 等级可制定
注：* 外形尺寸若有变动，以实物尺寸为准。
