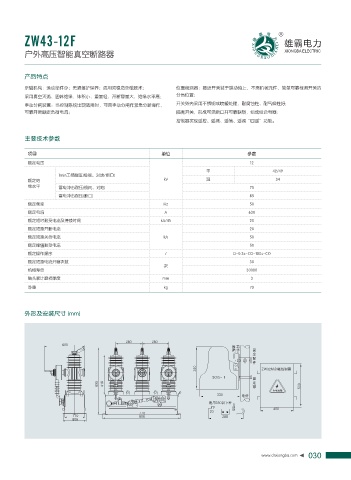

ZW43-12F 雄霸电力
户外高压智能真空断路器 XIONGBA ELECTRIC
产品特点
永磁机构：运动部件少；无须维护保养；应用双稳态永磁技术； 位置检测器：接近开关装于联动轴上，不需机械元件，简单可靠检测开关的
采用真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘水平高； 分台位置；
手动分闸装置：当控制系统出现故障时，可用手动分闸作紧急分断操作， 开关外壳采用不锈钢或喷塑处理，耐腐蚀性、耐气候性好;
可靠开断额定负荷电流； 隔离开关，形成可见断口并可靠联锁，组成组合电器;
控制器实现遥控、遥测、遥信、遥调“四遥”功能。
主要技术参数
项目 单位 参数
额定电压 12
干 42/49
1min工频耐压(极间、对地/断口)
额定绝 kV 湿 34
缘水平 雷电冲击耐压(极间、对地) 75
雷电冲击耐压(断口) 85
额定频率 Hz 50
额定电流 A 630
额定短时耐受电流及持续时间 kA/4S 20
额定短路开断电流 20
额定短路关合电流 kA 50
额定峰值耐受电流 50
额定操作顺序 / O-0.3s-CO-180s-CO
额定短路电流开断次数 30
次
机械寿命 30000
触头累计磨损厚度 mm 3
净重 kg 70
外形及安装尺寸 (mm)
ద
㷱䙹
ᱲТ
䙹
Т
;8 .Ⅴⷭᣓݢポ
40( ē ద
ፒ
⩡ᱲ
䔮⩔ Б̷ᱲ
030
