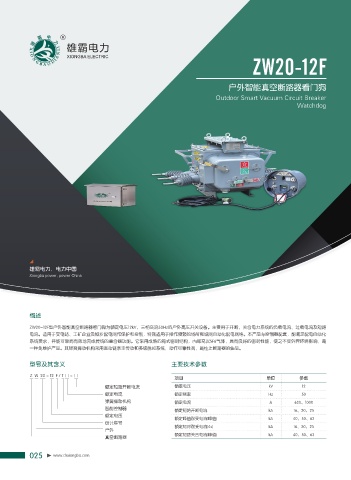

ZW20-12F
户外智能真空断路器看门狗
Outdoor Smart Vacuum Circuit Breaker
Watchdog
雄霸电力，电力中国
Xiongba power, power China
概述
ZW20-12F型户外智能真空断路器看门狗为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路
电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动化
系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱式密封结构，内部充以SF6气体，具有良好的密封性能，使之不受外界环境影响，是
一种免维护产品。其弹簧操动机构采用直动链条主传动和多级脱扣系统，动作可靠性高，是柱上断路器的隹品。
型号及其含义 主要技术参数
Z W 20 - 12 F / T □ - □
项目 单位 参数
额定短路开断电流 额定电压 kV 12
额定电流 额定频率 Hz 50
弹簧操动机构 额定电流 A 630、1000
智能控制器 额定短路开断电流 kA 16、20、25
额定电压
额定峰值耐受电流(峰值) kA 40、50、63
设计序号
额定短时耐受电流(4s) kA 16、20、25
户外
额定短路关合电流(峰值) kA 40、50、63
真空断路器
