雄霸电力
XIONGBA ELECTRIC

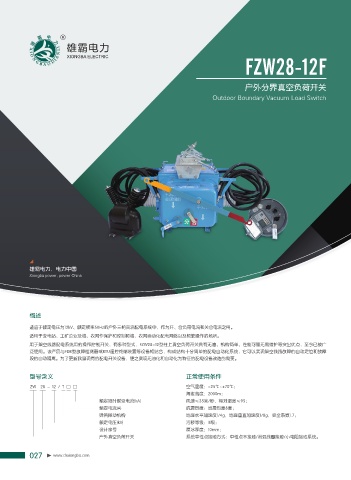

FZW28-12F
户外分界真空负荷开关
Outdoor Boundary Vacuum Load Switch
雄霸电力，电力中国
Xiongba power, power China
概述
适应于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合电流之用。
适用于变电站、工矿企业及城、农网作保护和控制和城、农网自动化配电网络以及频繁操作的场所。
用于架空线路配电系统用的操作控制开关，有多种型式，FZW28-12型柱上真空负荷开关具有无油、机构简单、性能可靠无需维护等突出优点，至今已被广
泛使用。该产品与FDR型故障检测器或RTU遥控终端装置等设备相结合，构成结构十分简单的配电自动化系统，它可以实现架空线路故障的自动定位和故障
段的自动隔离。为了更新我国现有的配电开关设备，使之实现无油化和自动化为特征的配电设备改造的需要。
型号含义 正常使用条件
ZW 28 - 12 / T □ □ 空气温度：-25℃~+70℃；
海拔高度：2000m；
额定短时耐受电流(kA) 风速≤35米/秒，相对湿度≤95；
额定电流(A) 抗震烈度：地震烈度8度；
弹簧操动机构 地面水平加速度1/4g，地面垂直加速度1/8g，安全系数1.7；
额定电压(kV) 污秽等级：III级；
设计序号 覆冰厚度：10mm；
户外真空负荷开关 系统中性点接地方式：中性点不接地/消弧线圈接地/小电阻接地系统。
027 www.chxiongba.com
