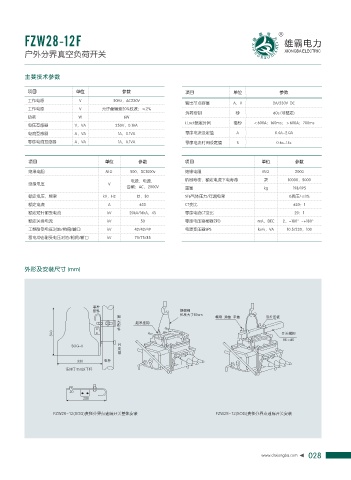

Page 33 - 浙江雄霸电力有限公司

FZW28-12F 雄霸电力

户外分界真空负荷开关 XIONGBA ELECTRIC

主要技术参数

项目 单位 参数 项目 单位 参数
工作电源 V 50Hz，AC220V
输出节点容量 A，V 2A/230V DC
工作电源 V 允许盘偏差20%纹波：≤2%
负荷控制 秒 60s (可整定)
功耗 W 6W
i.Lock锁定时间 毫秒 ＜600A：160ms；＞600A：700ms
电压互感器 V，VA 250V，0.1VA
电流互感器 A，VA 1A，0.1VA 零序电流设定值 A 0.4A-2.0A
零序电流互感器 A，VA 1A，0.1VA 零序电流时间设定值 S 0.6s-15s

项目 单位 参数 项目 单位 参数
绝缘电阻 MΩ 500，DC1000v 绝缘电阻 MΩ 2000
电源，电源， 机械寿命，额定电流下电寿命 次 10000，5000
绝缘电压 V
合闸：AC，2000V 重量 kg 198/195
额定电压，频率 kV，Hz 12，50 SF6气体压力/年漏电率 0表压/≤1%
额定电流 A 630 CT变比 630：1
额定短时耐受电流 kV 20kA/16kA，4S 零序电流CT变比 20：1
额定关合电流 kV 50 零序电压鉴相器ZPD mA，DEC 2，-180°~+180°
工频耐受电压对地/相间/断口 kV 42/42/49 电源变压器SPS kv/v，VA 10.5/230，100
雷电冲击耐受电压对地/相间/断口 kV 75/75/85

外形及安装尺寸 (mm)

㷱ᱲ
䙹Т 䧎㐲㐟
䪫Ꮢ๓κ DN
ద 㳦⃹ ᑥ೗ ᎟೗ ᗘᠮࢷᲫ
჆ 䊣शᠮ䧕
䙹
Т
ᐬڟὖ៱
f
40( ** ద
჆
ፒ
⩡ᱲ
䔮⩔κ Б̷ᱲ

';8 40( 䉏Чܲ⩸◥䕋䯀ᐬڟ᪠ѿႵ㷱 ';8 40( 䉏Чܲ⩸◥䕋䯀ᐬڟႵ㷱

028
