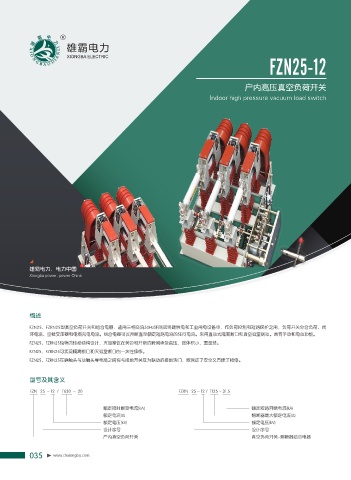

FZN25-12
户内高压真空负荷开关
Indoor high pressure vacuum load switch
雄霸电力，电力中国
Xiongba power, power China
概述
FZN25、FZRN25型真空负荷开关和组合电器，适用三相交流50Hz环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开关分合负荷、闭
环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和电动功能。
FZN25、FZRN25独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。
FZN25、FZRN25可实现隔离断口和灭弧室断口的一次性操作。
FZN25、FZRN25在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。
型号及其含义
FZN 25 - 12 / T630 - 20 FZRN 25 - 12 / T125 - 31.5
额定短时耐受电流(kA) 额定短路开断电流(kA)
额定电流(A) 熔断器最大额定电流(A)
额定电压(kV) 额定电压(kV)
设计序号 设计序号
户内真空负荷开关 真空负荷开关-熔断器组合电器
