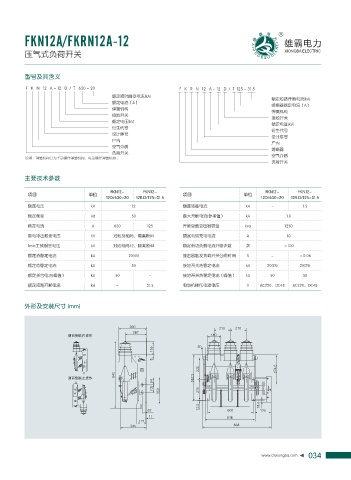

Page 39 - 浙江雄霸电力有限公司

FKN12A/FKRN12A-12 雄霸电力

压气式负荷开关 XIONGBA ELECTRIC

型号及其含义
F K N 12 A - 12 D / T 630 - 20 F K R N 12 A - 12 D / T 125 - 31.5
额定短时耐受电流(kA) 额定短路开断电流(kA)
额定电流（A） 熔断器额定电流（A）
弹簧机构 弹簧机构
接地开关
接地开关
额定电压(kV)
额定电压(kV)
衍生代号
衍生代号
设计序号
设计序号
户内 户内
空气介质 熔断器
负荷开关
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。 空气介质
负荷开关
主要技术参数

FKN12- FKN12- FKN12- FKN12-
项目 单位 项目 单位
12D/630-20 12R.D/125-31.5 12D/630-20 12R.D/125-31.5
额定电压 kV 12 额定转移电流 kA - 1.5
额定频率 Hz 50 最大开断电流(参考值） kA 1.8
额定电流 A 630 125 开断空载变压器容量 kva 1250
雷电冲击耐受电压 kV 对地及相间、隔离断85 额定电缆充电电流 A 10
1min工频耐受电压 kV 对地相间42、隔离断48 额定有功负载电流开断次数 次 ＞100
额定热稳定电流 kA 20(4S) 撞击器触发负载开关分闸时间 S - ＞0.06

额定动稳定电流 kA 50 接地开关热稳定电流 kA 20(2S) 20(2S)
额定关合电流(峰值） kA 50 - 接地开关热稳定电流（峰值） kA 50 50
额定短路开断电流 kA - 31.5 电动机操作电源电压 V AC220、DC48 AC220、DC48

外形及安装尺寸 (mm)

ӓ䲎Ծ㷱ट᧹҈

≷䲎Ծ㷱ጒ᧹҈

034
www.chxiongba.com
