雄霸电力
XIONGBA ELECTRIC

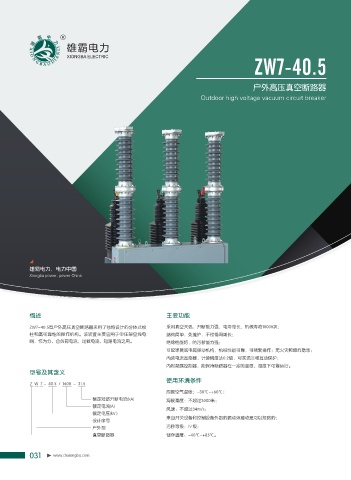

ZW7-40.5
户外高压真空断路器
Outdoor high voltage vacuum circuit breaker
雄霸电力，电力中国
Xiongba power, power China
概述 主要功能
ZW7-40.5型户外高压真空断路器采用了独特设计的分体式极 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
柱和高可靠性的操作机构。该装置主要应用于中压架空线电 结构简单，免维护，不检修周期长；
网，作为分、合负荷电流、过载电流、短路电流之用。 绝缘性能好，防污秽能力强；
可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
内装电流互感器，计算精度达0.2级，可实现三相互动保护；
内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。
型号及其含义
使用环境条件
Z W 7 - 40.5 / 1600 - 31.5
周围空气温度：-30℃~+60℃；
额定短路开断电流(kA) 海拔高度：不超过3000米；
额定电流(A)
风速：不超过34m/s；
额定电压(kV )
来自开关设备和控制设备外部的振动或地动是可以忽略的；
设计序号
户外型 污秽等级：Ⅳ级；
真空断路器 储存温度：-40℃~+85℃。
031 www.chxiongba.com
