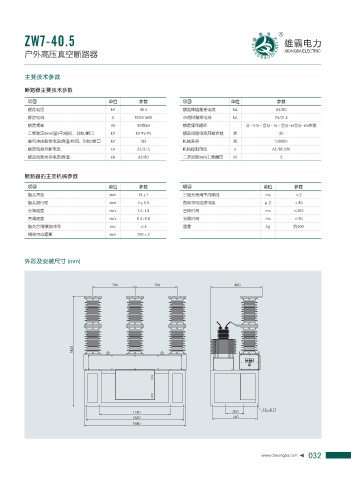

Page 37 - 浙江雄霸电力有限公司

ZW7-40.5 雄霸电力

户外高压真空断路器 XIONGBA ELECTRIC

主要技术参数

断路器主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 kV 40.5 额定峰值耐受电流 kA 63/80
额定电流 A 1250/1600 4S短时耐受电流 kA 25/31.5
额定频率 Hz 50或60 额定操作循环 分－0.1s－合分－3s－合分-6s合分-60s恢复
工频耐压1min(湿)(干)相间、对地/断口 kV 80 95/95 额定短路电流开断次数 次 30
雷电冲击耐受电流(峰值)相间、对地/断口 kV 185 机械寿命 次 100000
额定短路开断电流 kA 25/31.5 机构控制电压 V AC/DC220
额定短路关合电流(峰值) kA 63/80 二次回路1min工频耐压 kV 2

断路器的主要机械参数

项目 单位 参数 项目 单位 参数
触头开距 mm 18±1 三相分合闸不同期性 ms ≤2
触头超行程 mm 4±0.5 各相导电回路电阻 μΩ ＜80
分闸速度 m/s 1.4-1.8 合闸时间 ms ≤100
合闸速度 m/s 0.4-0.8 分闸时间 ms ≤50
触头合闸弹跳时间 ms ≤5 重量 kg 约500
相间中心距离 mm 700±2

外形及安装尺寸 (mm)

Ÿ

032
