XNW2 万能式断路器

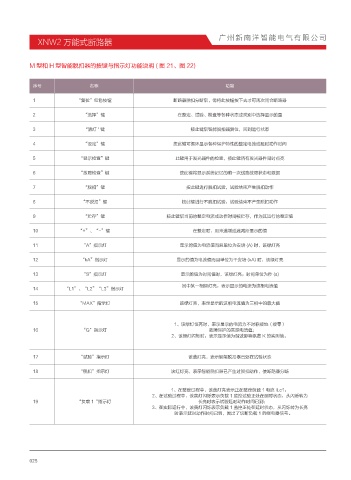

M 型和 H 型智能脱扣器的按键与指示灯功能说明 ( 图 21、图 22)
序号 名称 功能
1 “复位”红色按钮 断路器脱扣分断后，需将此按钮按下去才可再次闭合断路器
2 “选择”键 在整定、试验、检查等各种状态或类别中选择显示的量
3 “清灯 " 键 按此键后智能脱扣器复位，回到运行状态
4 “设定”键 按此键可循环显示各种保护特性的整定电流或延时动作时间
5 “显示检查”键 此键用于发光器件的检查，按此键所有发光器件同时点亮
6 “故障检查”键 按此键将显示系统记忆的前一次线路故障状态和数据
7 “脱扣”键 按此键进行脱扣试验，试验结束产生脱扣动作
8 “不脱扣”键 按此键进行不脱扣试验，试验结束不产生脱扣动作
9 “贮存”键 按此键后当前的整定电流或动作时间被贮存，作为其运行的整定值
10 “+”、“-”键 在整定时，用来递增或递减所显示的值
11 “A”指示灯 显示的值为电流值而且单位为安培 (A) 时，该绿灯亮
12 “kA”指示灯 显示的值为电流值而且单位为干安培 (kA) 时，该绿灯亮
13 “S”指示灯 显示的值为时间值时，该绿灯亮；时间单位为秒 (s)
其中某一相绿灯亮，表示显示的电流为该相电流值
14 “L1”、“L2”“L3”指示灯
15 “MAX”指示灯 该绿灯亮，表示显示的这相电流值为三相中的最大值
1、该绿灯恒亮时，表示显示的电流为不对称接地（接零）
16 “G”指示灯 故障保护的实际电流值；
2、该绿灯闪烁时，表示显示值为谐波影响系数 K 的实测值。
17 “试验”指示灯 该黄灯亮，表示智能脱扣器已处在试验状态
18 “脱扣”指示灯 该红灯亮，表示智能脱扣器已产生过脱扣动作，使断路器分断
1、在整定过程中，该黄灯亮表示正在整定负载 1 电流 ILc1：
2、在试验过程中，该黄灯闪烁表示负载 1 监控试验正处在延时状态，从闪烁转为
19 “负载 1“指示灯 长亮时表示试验延时动作时间已到；
3、在实际运行中，该黄灯闪烁表示负载 1 监控正处在延时状态，从闪烁转为长亮
时表示延时动作时间已到，发出了切断负载 1 的继电器信号。
